Подробное описание (ПЛГ-100)

(ПЛГ-100)

Описание

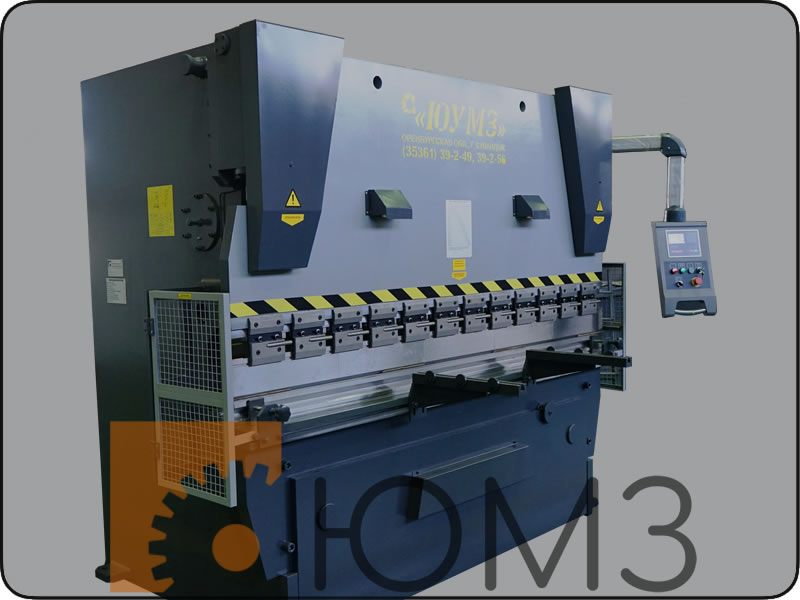

Листогиб ИБ1430Б (заводское обозначение ПЛГ-100) оснащен современным гидравлическим оборудованием и используется в различных областях машиностроения, где производится гибка листового металлопроката.

Листогибы ИБ1430Б (ПЛГ-100) состоят из станины, ползуна, главных цилиндров, привода механизма регулировки ползуна, инструмента, механизма зажима инструмента, гидропривода, шкафа электрооборудования и пульта управления.

Станина пресса сварной конструкции открытого типа. Две стойки вырезаны из целого листа, в верхней части стоек приварены платики для крепления гидроцилиндров (стойки соединены траверсой и столом). К передним торцам стоек крепятся направляющие, по которым перемещается ползун. Положение направляющих относительно поверхности стола выставляется при сборке и фиксируется штифтами. Конструкция станины пресса предусматривает установку пресса на фундаменте и выверку его положения с помощью установочных винтов, которые контрятся гайками. Это позволяет точнее устанавливать пресс и производить выверку положения пресса при его эксплуатации. Средняя часть траверсы служит привалочной поверхностью для установки гидропровода. Обработанные поверхности верхней части передних торцов стоек предназначены для крепления главных цилиндров. На наружной стороне левой стойки обеспечена установка блока манометра и подводящих трубок, а на правой стойке насоса централизованной системы жидкой смазки. Стол пресса имеет два продольных Т-образных паза для крепления передних упоров и заднего упора. На верхней плоскости стола расположены поперечные пазы для установки ползушек, перемещающих матрицу.

Инструмент для гибки универсален и состоит из пуансона и матрицы. Последняя фиксируется посредством сухарей, которые крепятся установочными винтами к кронштейнам с фронтальной и тыльной сторон стола.

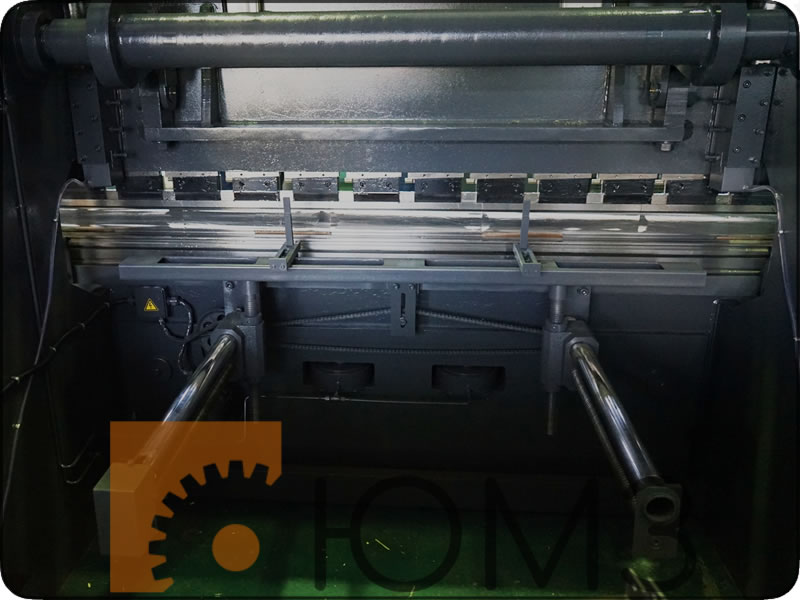

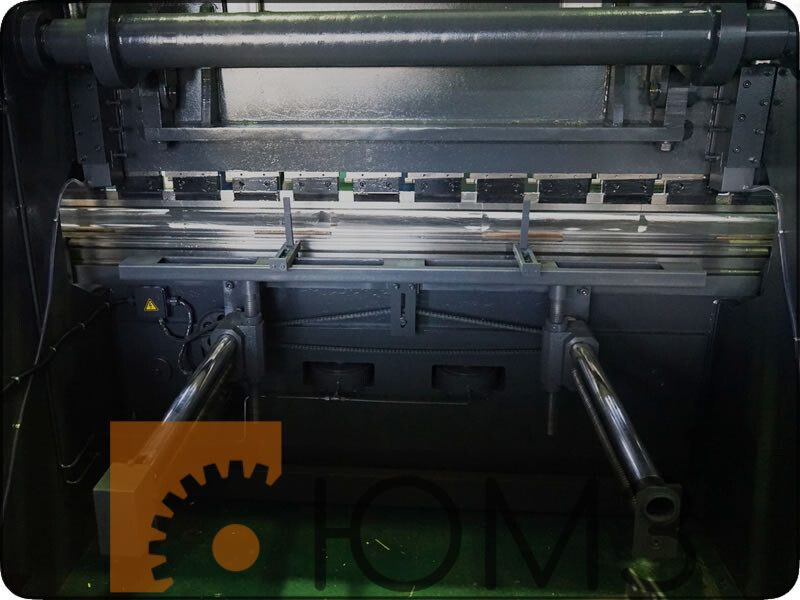

Задний упор служит стопором листа при гибке. Он устанавливается в пазу Т-образной формы, который расположен на внутренней стороне стола, и фиксируется винтами в вертикальные ребра столешницы. Упор листогиба возможно настроить на необходимый размер, привод упора электромеханический, ход регулируется с пульта - кнопочно, информация выводится на счетчик. Имеется ручная доводка - для этого используется маховик, имеющий счетчик, который вмонтирован в корпус с фронтальной стороны стола.

Листогиб ИБ1430Б (ПЛГ-100) имеет рабочую длину стола для гибки 4000 мм. Так же, на ООО "ЮУМЗ" возможно изготовление модификаций пресса с длиной стола 3200 мм (ИБ1430Б.01) и 2400 мм (ИБ1430Б.02)

Листогибочный пресс возможно оснастить системами ЧПУ с управлением от 2-х до 8-ми осей. Листогиб с ЧПУ, в отличие от стандартного листогибочного пресса имеет возможность выполнять гибы, которые невозможно выполнить на обычном листогибе.

Комплектация

1.Пресс листогибочный в сборе

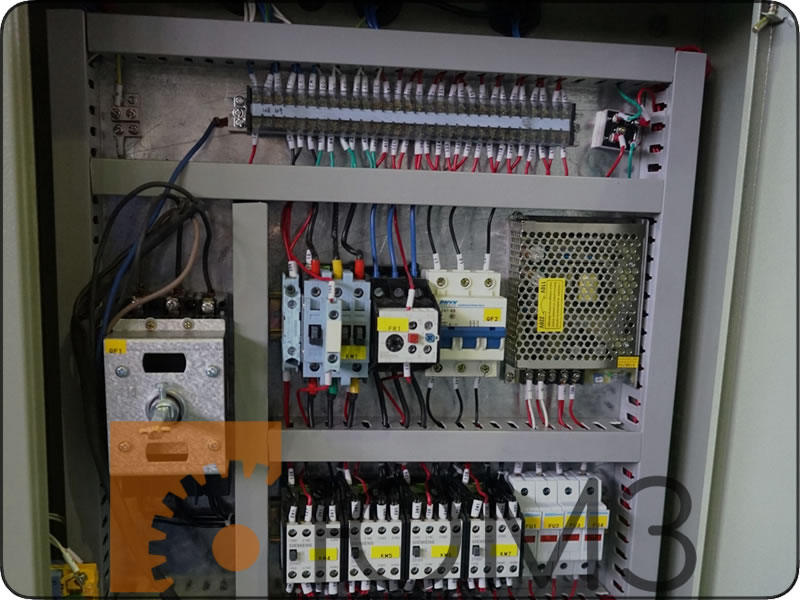

2.Эл.шкаф управления
3.Пульт управления с УЦИ на боковой поворотной консоли
4.Переносная педаль управления
5.Универсальный гибочный инструмент (пуансон и матрица)
6.Гибочный стол длиной 2500 мм, 3200 мм, 4000 мм, 5000 мм, 6000 мм

7.Передняя поддержка листа с регулировкой по высоте и Т-образными пазами для установки доп.оборудования - 2 шт
8.Задний упор с электромеханическим приводом по оси Х и ручной настройкой по осям Z1 - Z2 и R
9.Система компенсации прогиба балки
10.ЗИП, руководство по эксплуатации, паспорт



Дополнительное оборудование

1.Установка системы ЧПУ по заказу Покупателя
2.Задний упор с электромеханическим приводом по осям Х1- Х2, Z1 - Z2 и R1 - R2. Подключение осей на заказ
3.Гидравлическая система бомбирования (система компенсации прогиба стола)

4.Реечная система бомбирования (система компенсации прогиба стола)
5.Специализированный гибочный инструмент
6.Система быстрой установки и съема гибочного инструмента
7.Синхронизация прессов в тандем

Фото Видео

Посмотрите

Наше оборудование в действии


Сравнительные характеристики

Модели Номинальное усилие (кН) Наибольший ход ползуна (мм) Длина стола и ползуна (мм) Расстояние между стойками (мм) Ширина стола (мм) Наибольшая величина перемещ. зад. упора (мм) Расстояние от оси ползуна до станины вылет (мм) Скорость ползуна Масса, кг Габариты, мм
холост. ход рабоч. ход возврат. ход
ИР1330 1000 80 2500 2000 200 700 250 0 0 0 9400 3000х1820х2945
И1432А (ПЛГ-160) 1600 200 2500 2050 200 800 320 40 10 45 9780 2740х1800х2710
И1434А (ПЛГ-250) 2500 240 5000 4000 280 800 380 40 10 45 23500 5240х1980х3150
ИБ1428 (ПЛГ-63) 630 120 2500 2050 160 800 250 45 10 45 4200 2740х1300х2200
ИБ1430Б (ПЛГ-100) 1000 120 4000 3200 200 800 315 40 10 45 7220 4240х1650х2830
ИБ1429 (ПЛГ-80) 800 120 2500 2050 160 800 250 45 10 45 4550 2740х1300х2200
ИБ1431 (ПЛГ-125) 1250 120 2500 2030 200 800 315 40 10 45 5800 2740х1510х2520
ИБ1433 (ПЛГ-200) 2000 200 2500 2000 240 800 315 40 10 45 14000 2740х1980х2870
