Подробное описание ИР1330

ИР1330

Описание

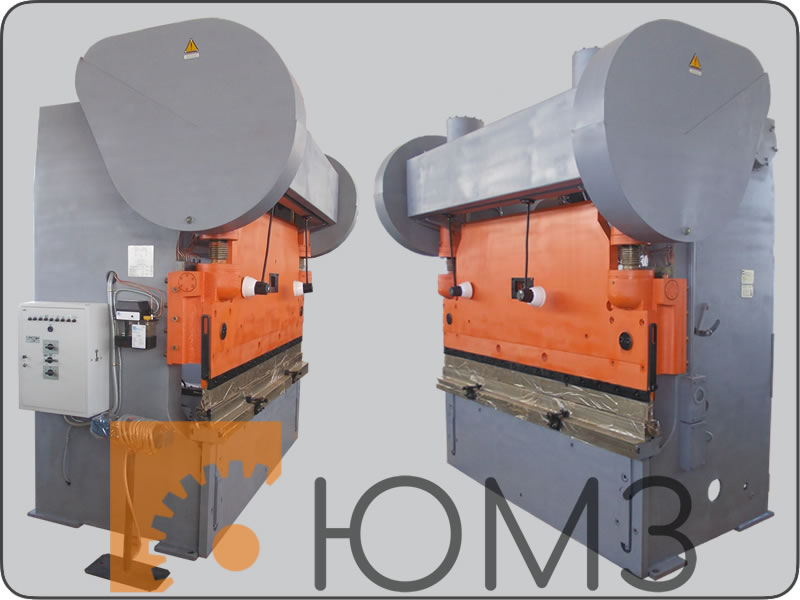

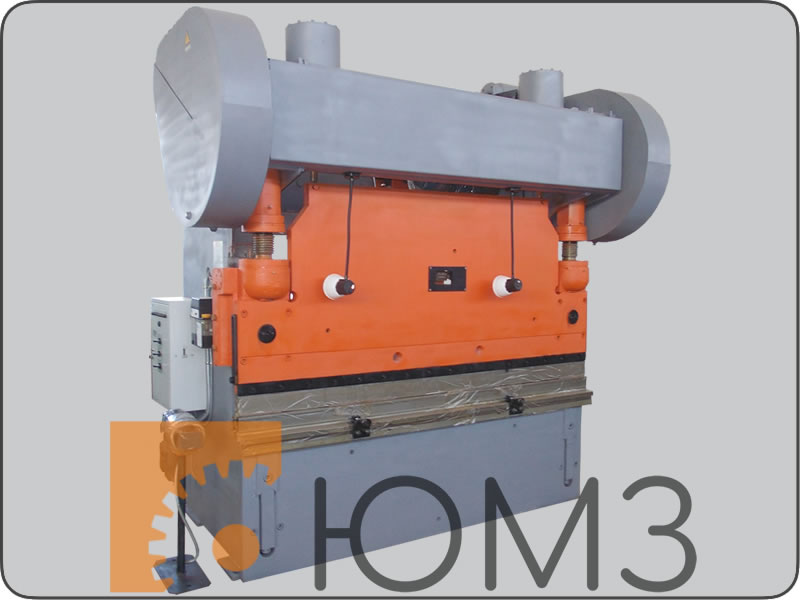

Пресс ИР 1330 кривошипный, листогибочный производится на заводе ООО "ЮУМЗ" и используется для гибки листового и полосового металлопроката, приобрести пресс можно обратившись в отдел продаж. Комплект поставки пресса ИР1330 включает универсальный гибочный инструмент, который имеет обширную область применения.

Система смазки пресса ИР1330 - комбинированная. Предохранители от перегрузки - реле давления, указатель усилий, предохранитель от перегрузки. Режимы работы - одиночный ход, непрерывные хода, толчок, ручной проворот.

За дополнительную плату поставляются также специальный гибочный инструмент, который позволяет осуществлять гибку, необходимую Заказчику.

Регулируемая частота непрерывных ходов ползуна пресса:наибольшая - не менее 40 в минуту, наименьшая - не менее 10 в минуту. Число одиночных включений, обеспечиваемых муфтой-тормозом и системой управления - не менее 26 в минуту.
Станина пресса состоит из двух стоек, соединенных столом и двумя распорками. Левая распорка служит также площадкой для установки привода и воздухораспределительных устройств. Стойки со столом соединяются шпонками с цилиндрическими взаимно перпендикулярными поверхностями.

На участках стоек, работающих на растяжение, между стенками вварены тяги, в верхней части правой стойки расположен корпус редуктора. Опорные направляющие ползуна имеют прямоугольную форму.

Привод пресса состоит из электродвигателя повышенного скольжения клиноременной передачи, муфтой-тормоза, вмонтированной в маховик и зубчатых колес, расположенных на приемном валу, двух промежуточных и эксцентриковых валах. Зубчатая муфта, расположенная на промежуточном коротком валу, позволяет иметь две скорости хода ползуна.

Передний упор представляет собой сварной кронштейн, который крепится в Т-образный паз стола с лицевой стороны и опирается через винт в стол. На пресс ИР1330 устанавливаются два передних упора, поэтому они могут использоваться как приемный стол для небольших партий заготовок.

Упор задний крепится в Т-образном пазу стола с внутренней стороны и опирается двумя установочными болтами в стол. Предназначен для упора листа при гибке полос шириной до 700 мм. Совместное использование заднего и переднего упоров обеспечивает производительную гибку заготовок без перенастройки.

Комплектация

1.Пресс в сборе
2.Эл.шкаф управления
3.Переносная педаль управления
4.Универсальный гибочный инструмент (пуансон и матрица)
5.ЗИП, руководство по эксплуатации, паспорт



Дополнительное оборудование

1.Специализированный гибочный инструмент


Сравнительные характеристики

Модели Номинальное усилие (кН) Наибольший ход ползуна (мм) Длина стола и ползуна (мм) Расстояние между стойками (мм) Ширина стола (мм) Наибольшая величина перемещ. зад. упора (мм) Расстояние от оси ползуна до станины вылет (мм) Скорость ползуна Масса, кг Габариты, мм
холост. ход рабоч. ход возврат. ход
ИР1330 1000 80 2500 2000 200 700 250 0 0 0 9400 3000х1820х2945
И1432А (ПЛГ-160) 1600 200 2500 2050 200 800 320 40 10 45 9780 2740х1800х2710
И1434А (ПЛГ-250) 2500 240 5000 4000 280 800 380 40 10 45 23500 5240х1980х3150
ИБ1428 (ПЛГ-63) 630 120 2500 2050 160 800 250 45 10 45 4200 2740х1300х2200
ИБ1430Б (ПЛГ-100) 1000 120 4000 3200 200 800 315 40 10 45 7220 4240х1650х2830
ИБ1429 (ПЛГ-80) 800 120 2500 2050 160 800 250 45 10 45 4550 2740х1300х2200
ИБ1431 (ПЛГ-125) 1250 120 2500 2030 200 800 315 40 10 45 5800 2740х1510х2520
ИБ1433 (ПЛГ-200) 2000 200 2500 2000 240 800 315 40 10 45 14000 2740х1980х2870
