(ПЛГ-80)
Описание

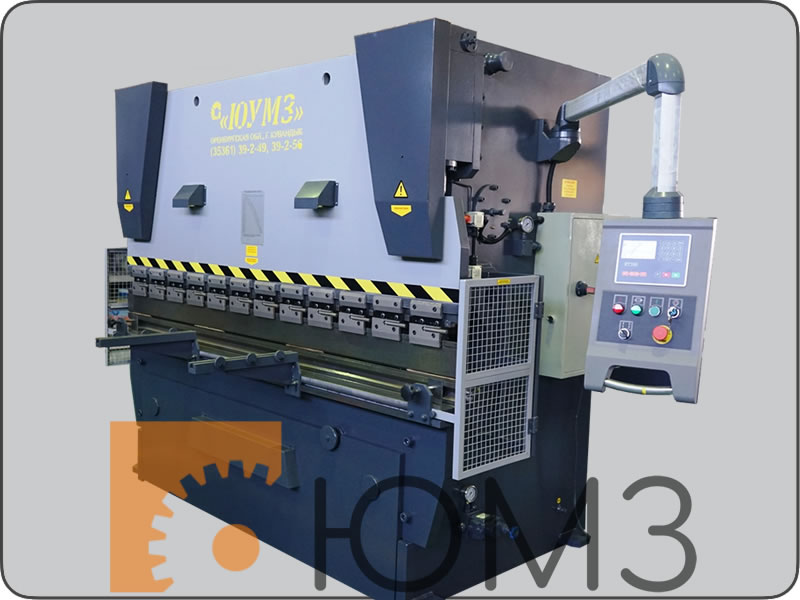

Листогиб гидравлический ИБ1429 (заводское обозначение ПЛГ-80, усилие 80 тн) предназначен для выполнения операций гибки металлических листов, полос. Сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции, простая и надежная гидравлика позволяют добиться хороших результатов при гибке. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой.
Электромеханические приводы механизма регулировки расстояния между столом и ползуном и механизма задних упоров управляются с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола и в случаях, когда не требуется частой смены рабочего инструмента. Пресс подходит для обрабатывающих цехов, цехов технического обслуживания и для использования в производственных линиях.

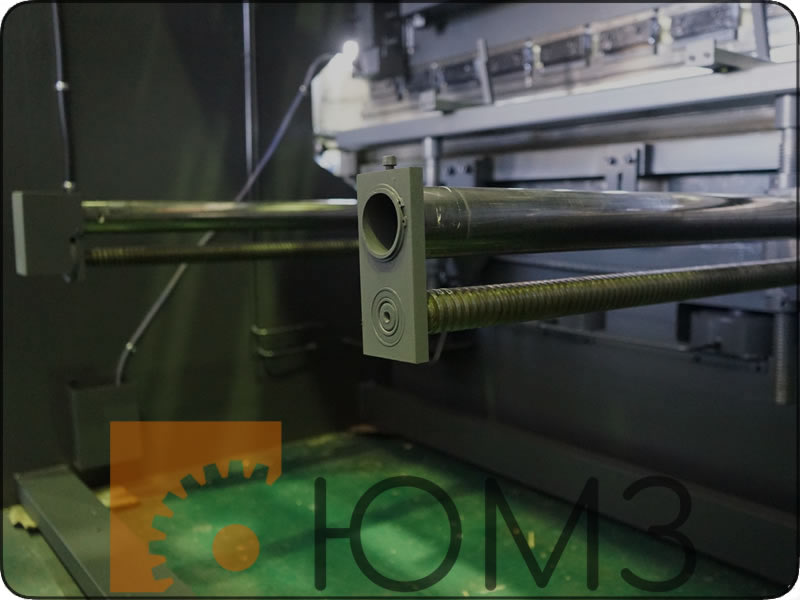

На пресс ИБ1429 в базовой комплектации устанавливается задний упор с электромеханическим приводом, управление с пульта, имеет возможность точной ручной доводки. Ось Х заднего упора в базовой комплектации имеет электромеханический привод, ось R - настраивается в ручную, оси Z1 и Z2 - так же настраиваются вручную.
Листогибочный пресс имеет в базовой комплектации систему бомбирования (система компенсации прогиба стола) простого типа. На заказ возможно оснащение гидравлической системой бомбирования или реечной системой бомбирования.
Пресс изготавливается в модификациях с длиной гиба 2000 мм, 2500 мм, 3200 мм и 4000 мм.
Листогибочный пресс возможно оснастить системами ЧПУ с управлением от 2-х до 8-ми осей.
Комплектация
1.Пресс листогибочный в сборе
2.Эл.шкаф управления
3.Пульт управления с УЦИ на боковой поворотной консоли
4.Переносная педаль управления

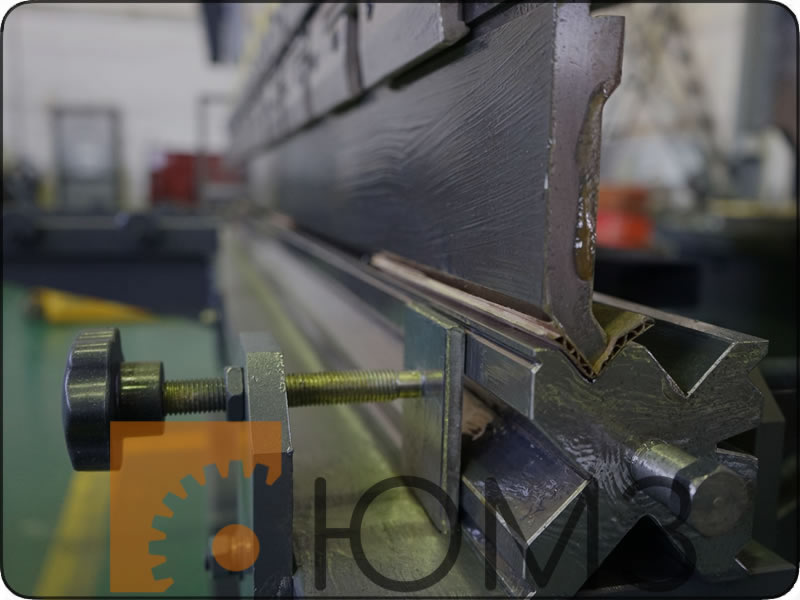

5.Универсальный гибочный инструмент (пуансон и матрица)
6.Гибочный стол длиной 2500 мм, 3200 мм, 4000 мм, 5000 мм, 6000 мм
7.Передняя поддержка листа с регулировкой по высоте и Т-образными пазами для установки доп.оборудования - 2 шт
8.Задний упор с электромеханическим приводом по оси Х и ручной настройкой по осям Z1 - Z2 и R
9.Система компенсации прогиба балки
10.ЗИП, руководство по эксплуатации, паспорт
Дополнительное оборудование
1.Установка системы ЧПУ по заказу Покупателя
2.Задний упор с электромеханическим приводом по осям Х1- Х2, Z1 - Z2 и R1 - R2. Подключение осей на заказ
3.Гидравлическая система бомбирования (система компенсации прогиба стола)
4.Реечная система бомбирования (система компенсации прогиба стола)
5.Специализированный гибочный инструмент
6.Система быстрой установки и съема гибочного инструмента
7.Синхронизация прессов в тандем
Сравнительные характеристики
| Модели | Номинальное усилие (кН) | Наибольший ход ползуна (мм) | Длина стола и ползуна (мм) | Расстояние между стойками (мм) | Ширина стола (мм) | Наибольшая величина перемещ. зад. упора (мм) | Расстояние от оси ползуна до станины вылет (мм) | Скорость ползуна | Масса, кг | Габариты, мм | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| холост. ход | рабоч. ход | возврат. ход | ||||||||||
| ИР1330 | 1000 | 80 | 2500 | 2000 | 200 | 700 | 250 | 0 | 0 | 0 | 9400 | 3000х1820х2945 |
| И1432А (ПЛГ-160) | 1600 | 200 | 2500 | 2050 | 200 | 800 | 320 | 40 | 10 | 45 | 9780 | 2740х1800х2710 |
| И1434А (ПЛГ-250) | 2500 | 240 | 5000 | 4000 | 280 | 800 | 380 | 40 | 10 | 45 | 23500 | 5240х1980х3150 |
| ИБ1428 (ПЛГ-63) | 630 | 120 | 2500 | 2050 | 160 | 800 | 250 | 45 | 10 | 45 | 4200 | 2740х1300х2200 |
| ИБ1430Б (ПЛГ-100) | 1000 | 120 | 4000 | 3200 | 200 | 800 | 315 | 40 | 10 | 45 | 7220 | 4240х1650х2830 |
| ИБ1429 (ПЛГ-80) | 800 | 120 | 2500 | 2050 | 160 | 800 | 250 | 45 | 10 | 45 | 4550 | 2740х1300х2200 |
| ИБ1431 (ПЛГ-125) | 1250 | 120 | 2500 | 2030 | 200 | 800 | 315 | 40 | 10 | 45 | 5800 | 2740х1510х2520 |
| ИБ1433 (ПЛГ-200) | 2000 | 200 | 2500 | 2000 | 240 | 800 | 315 | 40 | 10 | 45 | 14000 | 2740х1980х2870 |
