Описание

Гидравлическая гильотина НГ40Г.01 специального изготовления предназначена для резки листового метала толщиной до 40 мм, шириной до 2500 мм.

Гидравлическая гильотина модели НГ40Г.01 специального изготовления, произведена на ООО «ЮУМЗ» по заказу ООО "Борей" г.Комсомольск-на-Амуре. Гильотина предназначена для прямой продольной и поперечной резки листового материала с размерами по толщине до 40 мм и ширине до 2500 мм. Резка металла производится за один ход ножа по разметке или упору.

Гильотина предназначена для прямой продольной и поперечной резки листового материала с размерами по толщине до 40 мм и ширине до 2500 мм. Резка металла производится за один ход ножа по разметке или упору.

ДАННАЯ ПРОДУКЦИЯ НЕ ИМЕЕТ АНАЛОГОВ РОССИЙСКОГО ПРОИЗВОДСТВА!
Патенты принадлежат ООО "ЮУМЗ"!

Описание систем ЧПУ, устанавливаемых на гильотинные гидравлические ножницы

Комплектация

1. Ножницы в сборе, система ЧПУ - сенсорный пульт управления (контроллер) на боковой поворотной консоли;
2. Передвижная педаль управления;
3. Удлинители рабочего стола;
4. Боковой упор с линейкой 1000 мм;
5. Усиленный задний электромеханический упор с ходом 1000 мм (точность позиционирования 0,1 мм) – управление с контроллера;
6. Решетчатое ограждение зоны реза и зоны заднего упора;
7. Электронный счетчик ходов с выводом информации на экран контроллера;
8. Регулируемый угол продольного наклона ножевой балки для улучшения качества реза - управление с контроллера - автоматические и ручные настройки;

9. Регулируемый зазор между ножами - управление с контроллера - автоматические и ручные настройки;
10. Освещение рабочей зоны с лазерным указателем линии реза;
11. Верхний и нижний 2-х секционные ножи с 4-х сторонней заточкой;
12. Гидроприжимы листа с полиуретановыми наконечниками;
13. Приводной подающий рольганг - управление вынесено на контроллер гильотины;
14. Комплект документации (паспорт, руководство по эксплуатации, документация по запасным частям и электрическим схемам).



Дополнительное оборудование

1. Установлена система ЧПУ;
2. Установлен усиленный задний упор с ходом 10-1000 мм и точностью позиционирования 0,1 мм;
3. Реализовано управление приводным подающим рольгангом с контроллера ножниц.


Сравнительные характеристики

Модели Толщина листа при σвр ≤ 50 кгс/мм Угол наклона подвижного ножа Производительность насоса,
л/мин
Эл. двигатель главного привода Количество резов в минуту Масса, кг Управление рабочим ходом Габариты, мм
min max кВт об/мин
НГ40Г.01 специзготовление 2 40 0.5°-2°45’ 200 50 960 8 30000 ножная педаль 3100х1930х2910

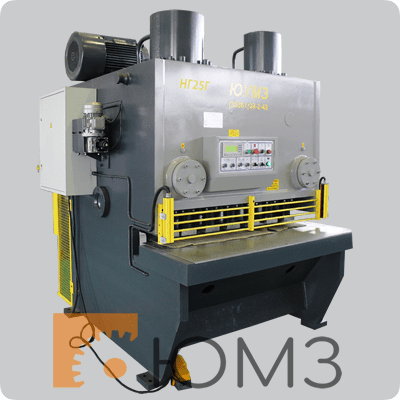

НГ25Г специзготовление 1 25 0.5°-2°45’ 120 30 960 10-12 9800 ножная педаль 1930х2600х2810
