Описание

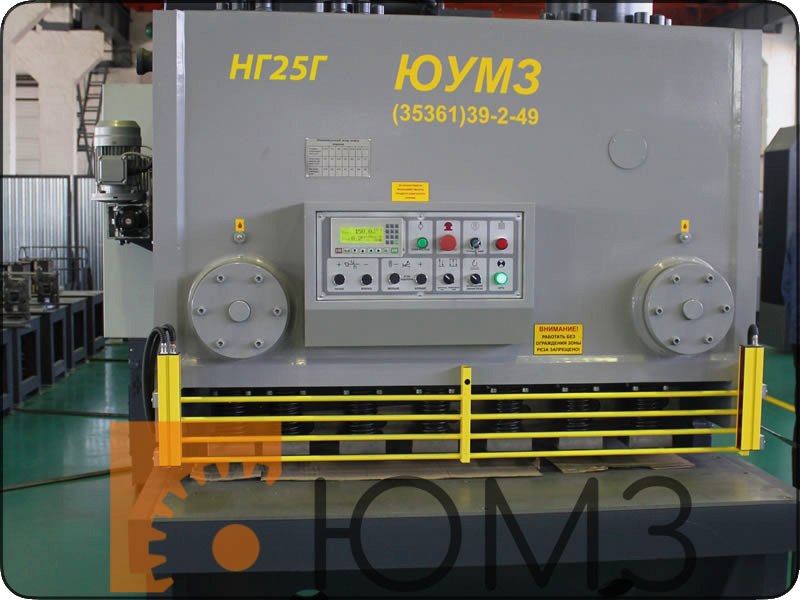

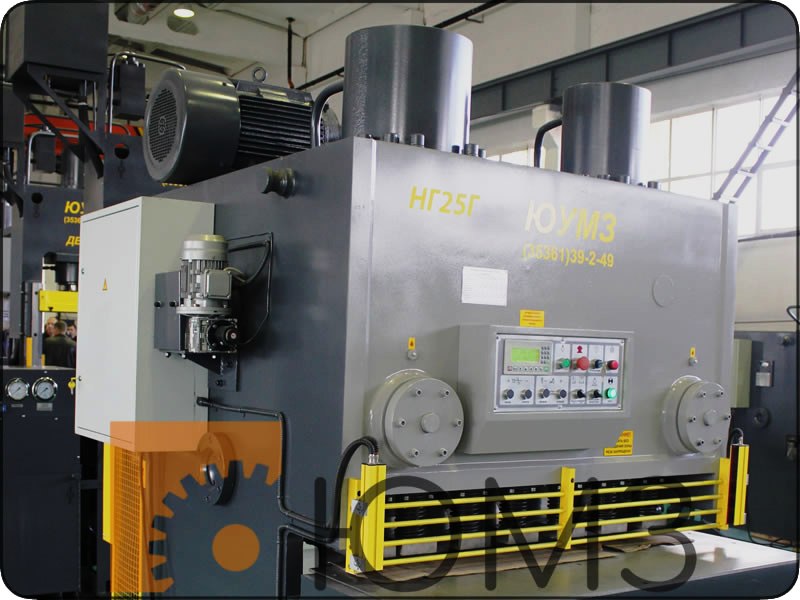

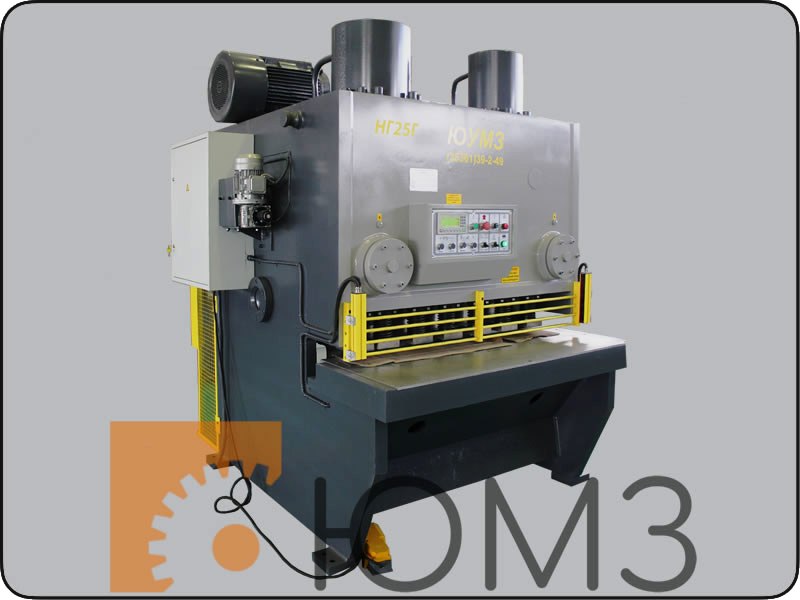

Гидравлическая гильотина НГ25Г специального изготовления предназначена для резки листового метала толщиной до 25 мм, шириной до 1250 мм.

Гидравлическая гильотина модели НГ25Г специального изготовления, произведена на ООО «ЮУМЗ» по заказу АО "ГОЗНАК" для эксплуатации на Московском Монетном дворе - филиале АО "ГОЗНАК".

Гильотина предназначена для прямой продольной и поперечной резки листового материала с размерами по толщине до 25 мм и ширине до 1250 мм. Резка металла производится за один ход ножа по разметке или упору.

ДАННАЯ ПРОДУКЦИЯ НЕ ИМЕЕТ АНАЛОГОВ РОССИЙСКОГО ПРОИЗВОДСТВА!
Патенты принадлежат ООО "ЮУМЗ"!

Описание систем ЧПУ, устанавливаемых на гильотинные гидравлические ножницы

Комплектация

1.Ножницы в сборе, пульт управления (контроллер с УЦИ) на станине, передвижная педаль управления;
2.Фрезерованный рабочий стол;
3.Удлинители рабочего стола;
4.Боковой упор с линейкой 1000 мм;
5.Задний электромеханический упор с ходом 1000 мм (точность позиционирования 1 мм) – управление кнопочное, с контроллера, информация о положении на экране контроллера;
6.Решетчатое ограждение зоны реза;
7.Электронный счетчик ходов с выводом информации на экран контроллера;
8.Регулируемый угол продольного наклона ножевой балки для улучшения качества реза - управление кнопочное, с контроллера;

9.Регулируемый зазор между ножами - управление кнопочное, с контроллера с выводом информации на экран контроллера;
10.Освещение рабочей зоны с лазерным указателем линии реза;
11.Верхний и нижний цельные ножи с 4-х сторонней заточкой;
12.Гидроприжимы листа с полиуретановыми наконечниками;
13.Рабочая жидкость (масло) в необходимом объеме;
14.Световые защитные барьеры в рабочей зоне и зоне заднего упора с электроблокировками;
15.Комплект запасных ножей;
16.Комплект документации (паспорт, руководство по эксплуатации, документация по запасным частям и электрическим схемам)



Дополнительное оборудование

1.Фрезерованный рабочий стол, выполненный из нержавеющей стали по чертежам. Рабочее полотно стола - пластина из нержавеющей стали толщиной 10 мм. Пластина полностью закрывает рабочую поверхность стола вплоть до кромки нижней ножа. Вехняя плоскость пластины находится на одном уровне с плоскостью нижнего ножа - без ступеньки. Так же, пластина закреплена, таким образом, что ее верхняя плоскость выше основания стола на 5 мм - это позволяет заводить разрезаемый материал сбоку, не боясь повредить (поцарапать) его об основание стола.

2.Верхний и нижний цельные ножи с 4-х сторонней заточкой.
3.Гидроприжимы листас отшлифованными насадками из нержавеющей стали, изготовленным по чертежам. Насадки на гидроприжимы из нержавеющей стали обеспечивают более лучший прижим заготовки. Расстояние от края насадки до ножа составляет всего 3 мм! Это позволяет производить рез заготовки очень небольшой ширины.


Сравнительные характеристики

Модели Толщина листа при σвр ≤ 50 кгс/мм Угол наклона подвижного ножа Производительность насоса,
л/мин
Эл. двигатель главного привода Количество резов в минуту Масса, кг Управление рабочим ходом Габариты, мм
min max кВт об/мин

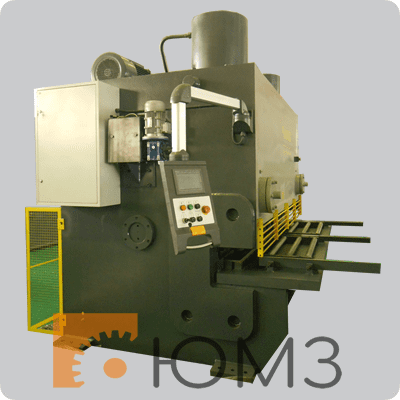

НГ40Г.01 специзготовление 2 40 0.5°-2°45’ 200 50 960 8 30000 ножная педаль 3100х1930х2910
НГ25Г специзготовление 1 25 0.5°-2°45’ 120 30 960 10-12 9800 ножная педаль 1930х2600х2810
