Подробное описание ИБ2222Г

ИБ2222Г

Описание

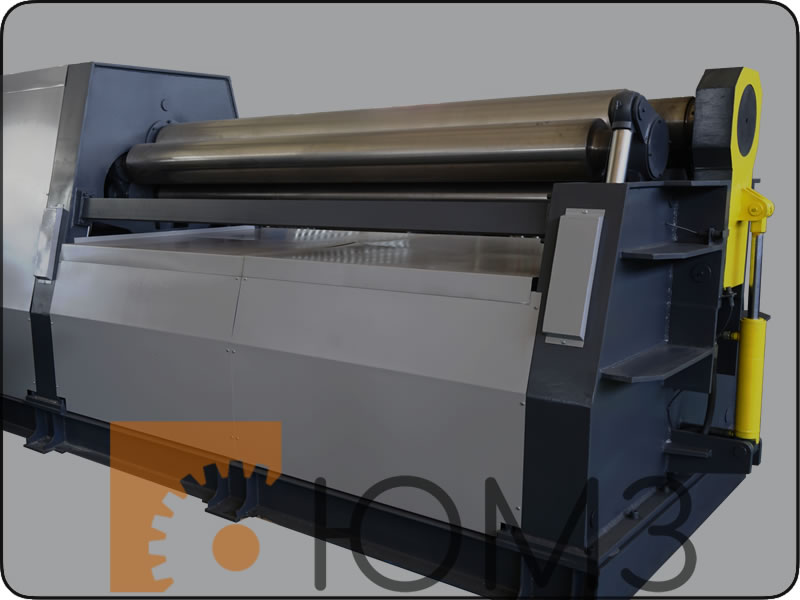

Вальцы 4-х валковые с гидравлическим приводом модели ИБ2222Г (лист 16х2500 мм) обрабатывают цилиндрические заготовки из листового материала, который в холодном состоянии имеет предел текучести Qт = 250 МПа (25 кгс/мм кв.).

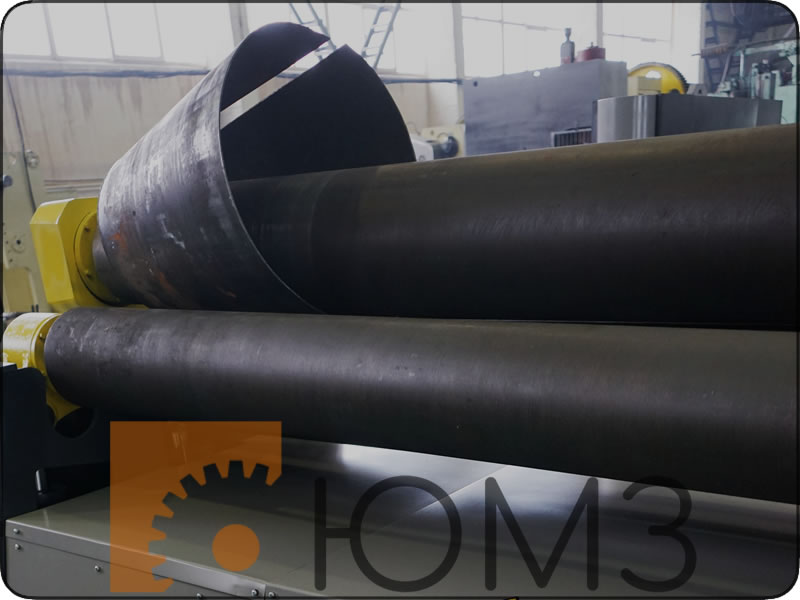

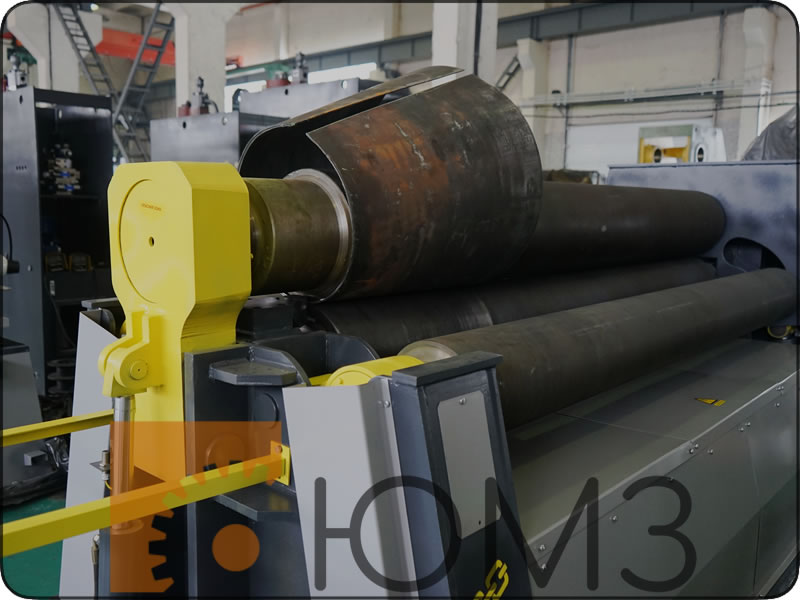

Данные гидравлические вальцы оснащены программным управлением, функцией подгиба кромок, конусной гибкой. Предназначены для гибки листового металла толщиной до 16 мм и шириной до 2500 мм. 4-х валковые гидравлические вальцы являются наиболее универсальными, точными и простыми в эксплуатации. На выходе изделия могут иметь форму замкнутого цилиндра или его части. Основные подвижные элементы машины — четыре валка, при этом боковые вращаются в прямом направлении и в обратном, а так же перемещаются вверх-вниз, верхний вращается в прямом и обратном направлениях, нижний (средний) вращается как и средние - в прямом направлении и в обратном, а так же перемещается вверх-вниз.

Технологические возможности машины могут быть увеличены при поставке дополнительных инструментов, которые позволят гнуть уголки, полосы, квадраты, трубы и швеллеры. Чтобы облегчить обслуживание машины, комплект поставки может дополняться устройствами автоматизации — передним и приемным столами, механизмами поддержки обечаек и выдачи изделий. Подгиб передней и задней кромок обечайки происходит за один проход изгибаемого листа. Заготовка зажимается между верхним и добавочным нижним (средним валком), а гиб листа осуществляется боковыми гибочными валками. Главный и вспомогательные приводы - гидравлические. Гибочные вальцы оснащены системой числового программного управления (ЧПУ), которая ускоряет управление всеми операциями, делает его удобным и наглядным. Для упрощения работы с деталями различной геометрии пульт может быть перемещен в удобное для оператора место.

Комплектация

1.4-х валковая машина листогибочная (вальцы) в сборе
2.Эл.шкаф управления
3.Пульт управления
4.ЗИП
5.Руководство по эксплуатации, паспорт



Дополнительное оборудование

1.Инструмент для гибки сортового проката (круг, швеллер, полоса, уголок и т.д.)
2.Приемный стол
3.Подающий стол

4.Механизм съема изделия
5.Механизм поддержки обечайки
6.Пульт управления с ЧПУ

Фото Видео

Посмотрите

Наше оборудование в действии


Сравнительные характеристики

Модели Ширина листа (мм) Толщина листа (мм) Радиус гибки листа (мм) Диаметр верхнего валка (мм) Скорость гибки нерегулируемая (м/мин) Масса, кг Габариты, мм
при гибке при подгибе
ИБ2222Г 2500 16 13   300 4   4450х1920х2120
ИБ2221Г 2500 12 10 325 270 4   4450х1920х2120
