Разновидности и принципы работы валковых машин

2024-06-01 | Просмотров: 532 | Лайки:
1

Валковая машина — одна из разновидностей кузнечно-прессового оборудования. С помощью станка изготавливают водосточные трубы, воздуховоды, дымоходы и многие другие объёмные детали цилиндрической, овальной и конической форм. Рассмотрим особенности, принцип действия и виды вальцовочных машин, применяемых в металлообработке.

Что такое валковая машина

Вальцовочной (валковой) машиной или листогибочными вальцами называют промышленное оборудование для получения обечаек и прочих криволинейных деталей. В качестве заготовок для работы применяют листы из металла. Валковые машины широко используются в металлообработке. В условиях стационарного производства их задействуют для получения листовых обечаек труб и фасонных деталей в ППУ, например защитных кожухов труб, сильфонных компенсаторов, заглушек изоляции и т. д. Лёгкие модели, оснащённые ручным приводом, применяют при монтаже или ремонте трубопроводов, когда по месту надо сделать необходимые криволинейные детали.

Устройство валкового станка

Конструкция листогибочных вальцов достаточно простая, они лёгкие в техобслуживании, а работа на них не требует больших трудозатрат. Нередка ситуация, когда один оператор управляет группой вальцовочных станков.

Основные узлы листогибочного вальца:

  • корпус — состоит из рамы, вертикальных стоек и горизонтальных балок;
  • боковые щёки — листовые элементы, на которых прикреплены вращающиеся торцы валков;
  • привод — бывает ручным, электрическим, гидравлическим;
    ведущий вал — отвечает за образование формы, так как передаёт движение заготовке и ведомым валкам;
  • ведомые валки — рабочие цилиндры.

Сфера применения вальцов определяется их техническими характеристиками:

  • размерами и диаметром ведущего и ведомых валов, от которых зависит минимальный радиус изгиба;
  • длиной рабочих валов, что влияет на максимальную ширину обрабатываемой заготовки;
  • типом привода, определяющего расчётное усилие оборудования.

При необходимости листогиб доукомплектовывается верхней и боковыми поддержками, приводными рольгангами, подающими столами, концевыми откидными опорами, подвесными консолями и другими элементами, которые облегчают и автоматизируют работу.

Принцип работы листогибочных вальцов

По принципу действия на обрабатываемый материал листогибы относят к категории станков, предназначенных для обработки металлов давлением. Формообразование на станке производится без снятия припуска на обработку, поэтому получение деталей на нём считается прогрессивной металлосберегающей технологией.
Листовому прокату придают нужную форму, пропуская между валками. Какой формы получится деталь, зависит от взаимного расположения валков, углов наклонов, силы прижима листа ведущим валком к ведомым.

Виды валковых машин

По числу валов бывают двухвалковые, трёхвалковые и четырёхвалковые вальцы. При это ведущим всегда является только один вал. Расскажем подробнее о самых часто используемых в производстве трёхвалковых и четырёхвалковых машинах.

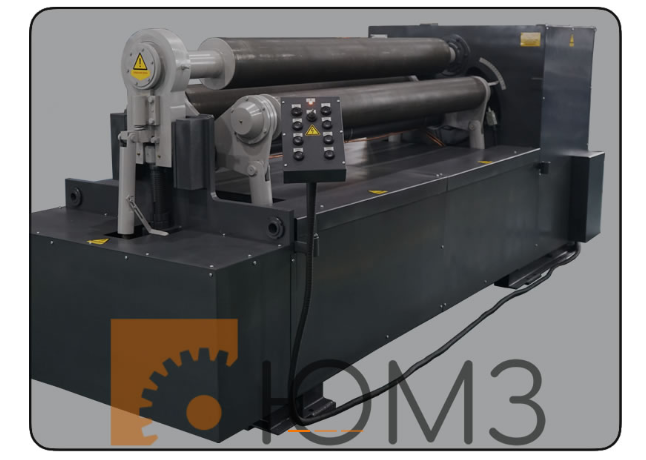

Вальцы трёхвалковые: особенности и принцип работы

Трёхвалковые вальцы используют чаще, чем модели с иным числом валов. С их помощью изготавливают детали цилиндрической и конической формы, при должном умении — овальной.

Основной рабочий орган 3-хвалкового станка цилиндр, вращающийся особым образом. Его режим кручения рассчитывают, исходя из потребностей конкретного производства. Через цилиндр пропускают разогретые металлические листы. За счёт повышенной температуры и под воздействием давления крутящихся цилиндров они изменяют форму. Радиус обработки зависит от расстояния между верхним и задним валами.

Для получения цилиндрической детали задний и передний валы выставляют параллельно друг другу. Чтобы получить конус, задний вал ставят под нужным углом к переднему элементу.

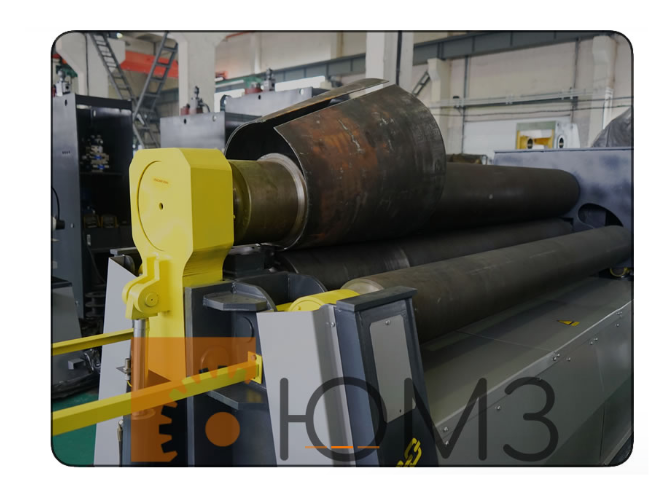

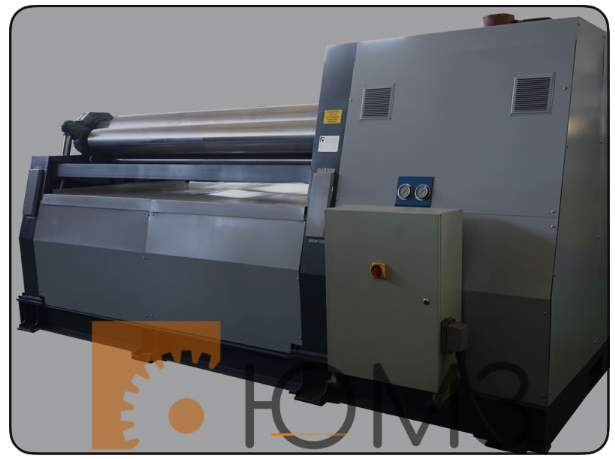

Вальцы четырёхвалковые: особенности и принцип работы

Более производительными считаются 4-хвалковые модели — на 50–80 % по сравнению с трёхвалковыми. Они оснащены дополнительным нижним валом. Благодаря этому упрощаются листогибочные процессы, появляется возможность изготавливать любой ассортимент изделий. Четырёхвалковые гидравлические машины лишены недочётов предшественников с тремя валками, при этом имеют все их преимущества.

Оборудование с четырьмя валками позволяет поджать лист между верхним и нижним валами с нужным для конкретной толщины заготовки давлением. Эта особенность предотвращает проскальзывание листового металла при гибке и вальцовке.
За один проход вальцы осуществляют подгибку передней кромки листа, гибку и подгибку задней кромки. Есть возможность, чтобы при подгибке не образовывались прямые участки. Загрузка листов осуществляется горизонтально на нижний и боковой валы, а значит, можно задействовать моторизированные рольганги, чтобы облегчить подачу материала в рабочую зону.
Большая часть четырёхвалковых машин дополнены контроллером для отслеживания положения валов. Боковые валы имеют независимое управление по каждой оси, поэтому с первого раза удаётся сделать необходимый предварительный подгиб заготовки. Дополнительно станок может комплектоваться узлом для конической гибки, состоящим из системы перекоса боковых и нижнего валов, упорной шайбы.
Лучшие модификации оснащены полноценным числовым программным управлением (ЧПУ), что автоматизирует и ускоряет процесс работы, в том числе изготовления сложных деталей. Программное обеспечение даёт возможность расчёта пошагового движения рабочих органов оборудования путём ввода габаритов будущей детали в память ЧПУ.

Станки от ЮМЗ

Южно-Уральский механический завод выпускает промышленное оборудование уже более 20 лет. У нас вы можете купить разные модификации валковых машин в зависимости от потребностей и особенностей вашего производства. В наличии трёхвалковые листогибы серий ИБ2220В, ИБ2216В, ИБ2222В и четырёхвалковые ИБ2221Г и ИБ2222Г.

Мы предлагаем купить оборудование по цене от производителя с доставкой по всей России. Дополнительно вы можете заказать средства механизации, ремонтные комплекты и запасные части.
