Гильотина Н3121: технические характеристики и особенности

2024-08-19 | Просмотров: 242 | Лайки:

1

Гильотинные ножницы Н3121 с наклонным ножом предназначены для резки листового металла. Они позволяют работать с материалом, временное сопротивление которого (предел прочности) не превышает 50 кг/мм². Резка может выполняться как по линии разметки, так и по заднему упору.

Функциональные возможности и сфера применения

Функциональные возможности гильотины позволяют делать прямолинейную поперечную и продольную резку листового металла. На оборудовании можно работать с любыми марками чёрных и цветных металлов, нержавеющей стали, сплавов меди, алюминия, латуни. Главные преимущества станка — высокая производительность, точность реза и простое управление с помощью пульта или педали.

Благодаря своей универсальности ножницы Н3121 применяются на различных предприятиях и заводах, для которых важны высокая производительность и качество реза. Станки востребованы в машиностроительной, приборостроительной, судостроительной и других отраслях промышленности. Оборудование используется на предприятиях по заготовке металла, в заготовительных и ремонтных цехах заводов, строительных компаниях для создания элементов лёгких металлоконструкций и т. д.

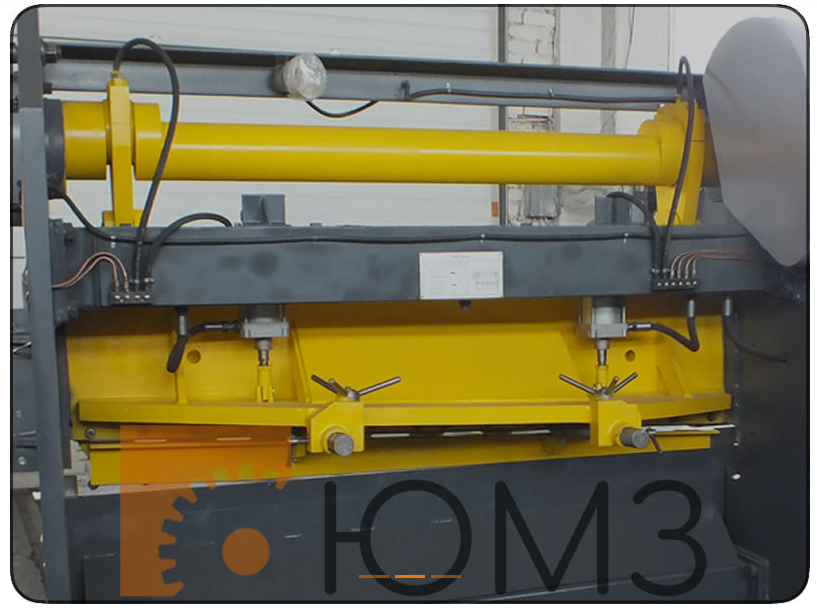

Описание составных частей ножниц Н3121

Строение гильотины включает такие конструкционные элементы:

• Станина. Основной несущий элемент, на котором размещаются все узлы и вспомогательное оборудование. Она имеет сварную конструкцию в виде двух стоек, которые усилены швеллером. На стойках зафиксирован стол, к которому прикреплены нижние ножи.

• Привод и приводные валы. Передача вращающего момента выполняется от трёхфазного электродвигателя переменного тока, жёстко установленного на опорной плите. Усилие на коленчатый вал передаётся клиноременной передачей.

• Включающая муфта. Узел установлен на левом торце коленчатого вала в ступице зубчатого колеса.

• Ножевая балка. Это Г-образная сварная конструкция с усиливающими рёбрами жёсткости. К ней прикреплён задний упор. В процессе работы усилие от коленчатого вала передаётся на листовой нож с помощью двух шатунов.

• Прижимная балка и защитное ограждение. Во время работы стальная заготовка плотно фиксируется на рабочем столе с помощью прижима. Защитная решётка исключает риск получения травм оператором и обслуживающим персоналом в зоне реза. Она фиксируется в опущенном и поднятом положениях с помощью пружин. Для защиты оператора от травм, которые могут нанести вращающиеся элементы станка, предусмотрены металлические ограждения. Ими закрыты маховик передачи, шкив электродвигателя, тормозная система и приводные валы.

Это только некоторые составляющие гильотины. Конструкция также включает уравновешиватель, компенсирующий вес ножевой балки, тормоз периодического действия, останавливающий подвижные элементы станка в крайней верхней позиции, систему электромагнитного управления с пультом.

Технические характеристики

Основные технические характеристики гильотины Н3121:

• предельное временное сопротивление обрабатываемого металла, кг/мм² — 50;
• максимальная толщина заготовки, мм — 12;
• предельная ширина реза, мм — 2000;
• длина заготовки, отрезанной по заднему упору, мм — 500;
• угол наклона ножа, градусы — 2°10';
• количество ходов ножа, мин-1 — 40;
• количество режущих кромок — 4;
• предельное усилие реза, кН — 500;
• предельное усилие прижима, кН — 29;
• мощность привода, кВт — 18,5;
• схема управления — электрическая;
• регулировка упоров — ручная;
• тип смазки — комбинированная.

Качественный рез обеспечивают ножи твёрдостью 54–58 HRC. Масса ножниц составляет 7000 кг.

Порядок работы на ножницах

Конструктивное исполнение оборудования подразумевает следующие режимы работы:

• Ручной (одиночный ход), при котором нож делает один рабочий ход при нажатии кнопки или педали.

• Автоматический, предполагающий серию рабочих ходов ножа.

Подготовка ножниц к работе включает в себя операции по заземлению токоведущих частей, подключению к электропитанию с предварительной проверкой соответствия напряжения сети и электрооснащения станка, смазке трущихся элементов согласно заводской «Карте смазки». А также проверку качества затяжки болтов, включение вводного автомата, электродвигателя и обкатку оборудования в течение 2 часов, чтобы протестировать взаимодействие конструктивных элементов станка.

Работа на гильотине Н3121 включает такие этапы:

1. Смазываются кромки ножей.
2. Настраивается задний упор на нужную длину реза листа заготовки.
3. Выставляется зазор между ножами.
4. Регулируется рабочий стол, фиксируется прижим.
5. Включается приводная муфта при предельных оборотах маховика.
6. Выполняется несколько холостых ходов, оператор убеждается в нормальной работе оборудования. После этого приступают к резке листового металла.

Меры безопасности

Осмотр, ремонт, регулировка, добавление смазки в трущиеся элементы допускается только при выключенном вводном выключателе. Обслуживающему персоналу запрещается выполнять замену ножей или ремонт электроаппаратуры на ходу, при включенном электродвигателе. Допускать к работе и обслуживанию можно только тех, кто имеет соответствующую квалификацию и пошёл инструктаж по технике безопасности.

Работа на гильотине разрешена только при установленном защитном ограждении и исправной блокировке. Оператор должен следить за тем, чтобы после удара ножа балка чётко фиксировалась в крайнем верхнем положении, и при необходимости выполнять регулировку тормоза.

В случае замены ножей ножевая балка должна быть зафиксирована штырями диаметром 25 мм. Для этого в верхней части направляющей ножевой балки предусмотрены специальные технологические отверстия.

Гильотина Н3121 от ЮМЗ

Гильотинные ножницы Н3121 &mdash; это модель, которая характеризуется высокой надёжностью и производительностью при минимальном энергопотреблении. Купить станки Н3121 и НА3121 по доступным ценам вы можете у нас &mdash; Южно-Уральский механический завод уже более 20 лет является лидером в области производства и поставки оборудования различным отраслям промышленности. <p>Если вы заинтересовались гильотиной Н3121, оставьте запрос на нашем сайте. Наш менеджер свяжется с вами и подробно расскажет об условиях сотрудничества.
