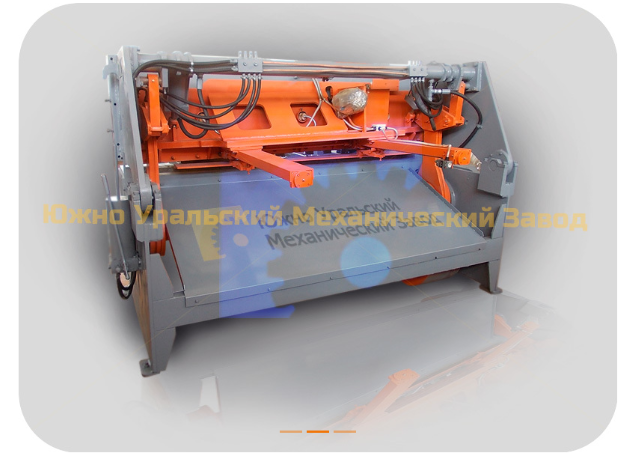

Кривошипные гильотинные ножницы используются для холодной резки металла. Это оборудование нового поколения с современной кинематической схемой. Гильотина НК3418 обеспечивает высокую точность и скорость резки и применяется во многих отраслях промышленности.
Гильотинные ножницы НК3418 оснащены наклонным ножом и предназначены для резки листового или полосового металла различной толщины. С их помощью разрезают металлические заготовки с поперечным сечением до 6,3х2000 мм и пределом прочности до 500 МПа. Также гильотины подходят для обработки неметаллического сырья в виде листов — при условии, что это не приведёт к быстрому затуплению ножей и растрескиванию обрабатываемого материала.
Резку выполняют по разметке или используют задний и боковой упоры. Зазор между ножами и усилие прижима выставляются в автоматическом режиме в зависимости от требуемого усилия резки.
В действие станок приводит электрический двигатель мощностью 8,5 кВт (1500 об/мин).Он обеспечивает ножам 60 ходов в минуту вхолостую, а при разрезании сырья — 25 ходов. Угол наклона ножа с четырьмя режущими кромками составляет 1° 30'.
Благодаря современной электрической схеме гильотина способна работать в четырёх режимах: наладочном, одиночного или автоматического хода, а также ручного поворота.
В собранном виде станок весит 4330 кг. Габариты (ДхШхВ): 2760х1475х1590 мм. Питается от трёхфазной сети 380 В. А благодаря автоматической системе смазки оборудование может работать при температурах от –20 до +40 °C.
Промышленное оборудование в базовой комплектации поставляется с собранными ножницами, педалью управления, паспортом, руководством по эксплуатации и ЗИП (запчастями, инструментами и принадлежностями).
Все единицы конструкции имеют индивидуальные приводы движения и автономное управление.
Все сборочные единицы и агрегаты гильотины установлены на цельносварной станине. Это повышает жёсткость и износостойкость конструкции. Станина состоит из пары стоек, стола и стяжки. В стойках предусмотрены расточки с установленным на подшипниках качения кривошипно-шатунным механизмом.
Задний упор предполагает механический способ перемещения в пределах 0–700 мм. Он отвечает за размер отрезаемого материала, его задают непосредственно с места оператора. Для этого на фронтальной стороне станка предусмотрен цифровой счётчик.
Привод режущего рабочего органа приводится в действие электромотором, размещённым на поворотной плите. Силовой агрегат передаёт усилие через клиноременную передачу на вал редуктора, затем на кривошипный вал. Редуктор представляет собой узел, состоящий из двухступенчатой зубчатой передачи.
За регулярное сцепление подвижных деталей привода и ведомых компонентов на постоянно работающем электродвигателе отвечает муфта-тормоз. В НК3418 она пневматического типа, фрикционная, многодисковая. Установлена на входном конце вала редуктора.
Узел реза собран из пары балок. Первая — прижимная, которая имеет консольную конструкцию. А в её прямолинейных направляющих передвигается вторая — ножевая. Обе балки объединены рычажным механизмом, который связан с приводом ножниц. Сверху прижимной балки расположены винтовые упоры, чтобы она возвращалась в исходное положение.
Ножевая балка оснащена пневмоуравновешивателями, расположенными в кронштейнах на станине. На ней также прикреплён задний упор, который собран из пары ходовых винтов — по ним движутся ползушки с упорной планкой. Ножницы оснащены поддерживателем, что даёт возможность разрезать тонколистовой металл.
Управление гильотиной осуществляется через пульт. Можно включать/выключать подсветку линии реза, запускать двигатель, управлять муфтой-тормозом, приводом заднего упора, останавливать автоматический ход.

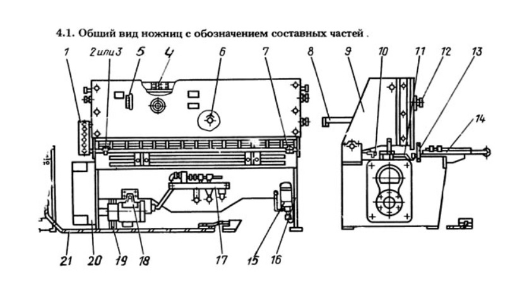

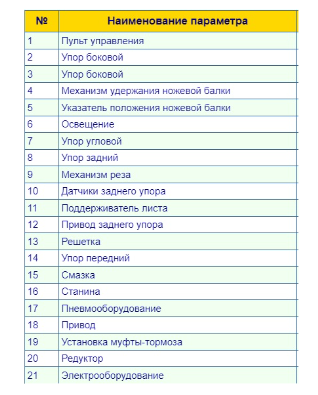

Все элементы оборудования отмечены на картинке цифрами, которым соответствуют составные части гильотины, приведённые в таблице.
Модель НК 3418 активно используется в различных отраслях промышленности: машиностроении, металлургии, автотракторостроении, судостроении, строительстве, авиастроении и других. Станок подходит для больших и малых производств, мастерских, автосервисов и других предприятий, где требуется высокая производительность и точность резки листового металла.
Южно-Уральский механический завод поставляет гильотинные ножницы различным отраслям промышленности. Мы также изготавливаем прессы, листогибочные, правильно-отрезные машины, ковочные молоты, ленточные станки и другое промышленное оборудование.
Если вы заинтересовались гильотиной НК3418, оставьте запрос на нашем сайте. Мы перезвоним и обсудим детали заказа. Возможно, вам пригодится дополнительное оборудование для облегчения и ускорения производственного процесса: лазерный указатель пропила, приводной или неприводной рольганг для подачи металла в зону реза или откатная тележка.
