Подробное описание НГУ-23

НГУ-23

Описание

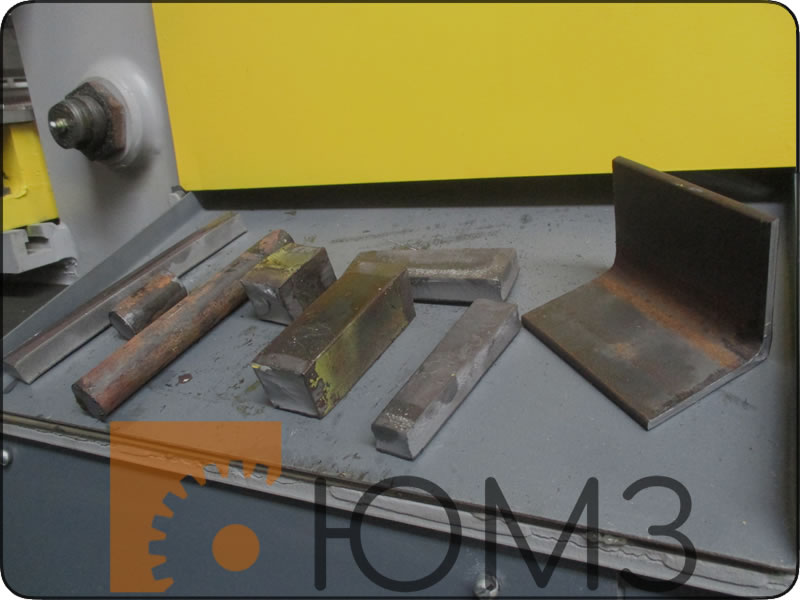

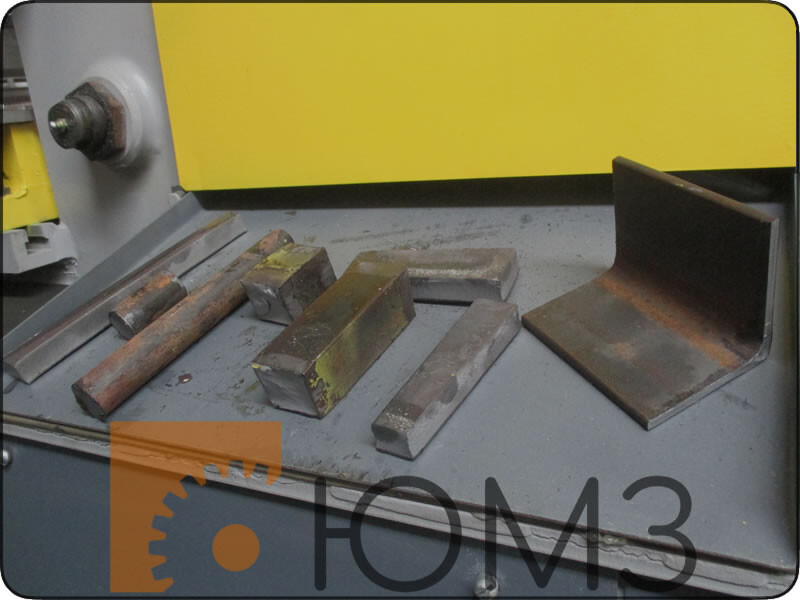

Гидравлические пресс-ножницы модели НГУ-23 предназначены для таких работ, как отрезка, пробивка, вырубка пазов. Прокат может быть сортовой, фасонный - уголок, швеллер, двутавр, пруток круглого или квадратного сечения, полоса. Пробиваемые отверстия могут быть как круглой формы, так и любой другой. Пазы вырубаются открытые, различной формы.

Гидравлические пресс-ножницы могут найти применение практически на любом предприятии, связанном с обработкой металлопроката - металлобазах, в заготовительных участках заводов ЖБИ, металлоконструкций, машиностроительных, ремонтных и других.

Климатическое исполнение УХЛ - для эксплуатации в местах с умеренным и холодным климатом категория размещения 4 по ГОСТ15150-69.

Конструкция гидравлических пресс ножниц, исполнение их гидравлической и электрической принципиальных схем обеспечивают безопасность работы оператора и обслуживающего персонала.

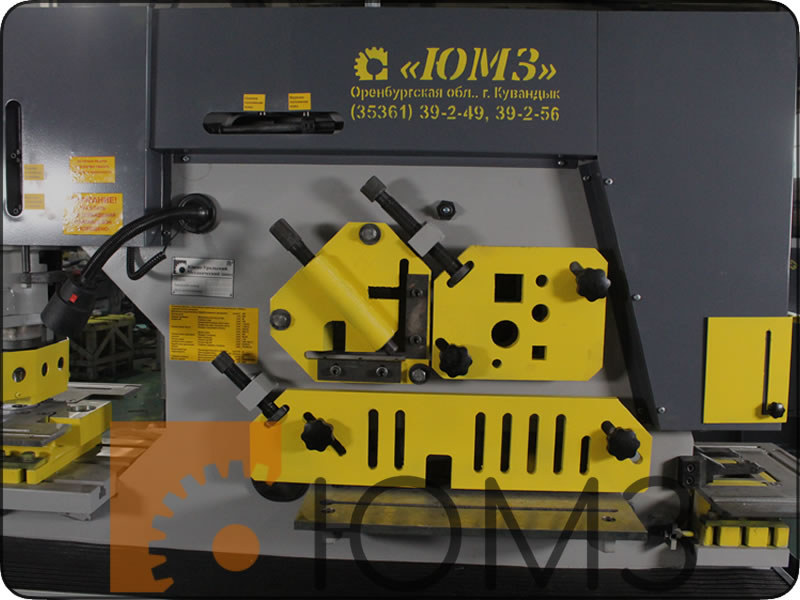

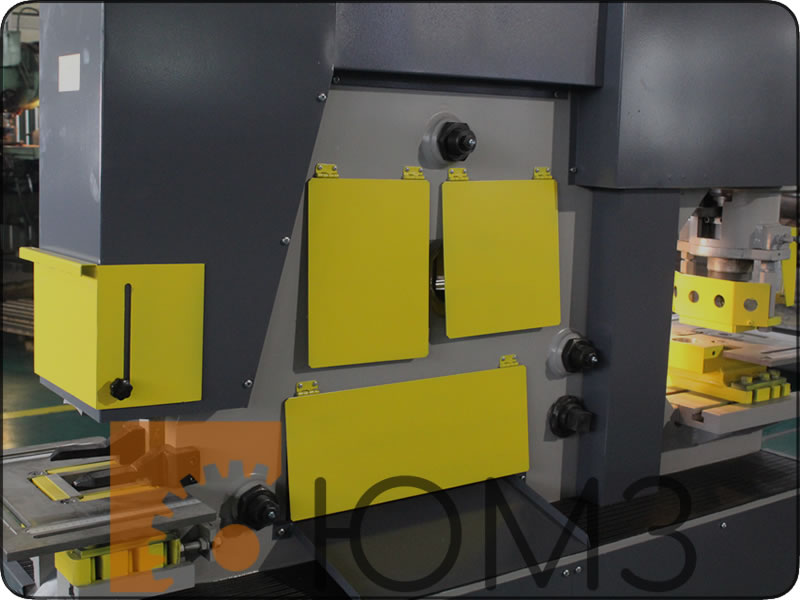

Основными элементами гидравлических пресс-ножниц являются такие узлы как: Станина, Секция пробивки отверстий, Секция для резки уголка, Секция резки круглого и квадратного проката, Секция резки листовой полосы, Зарубочная (высечная секция), Гидроагрегат, Электрошкаф, Узел БВК, Пульт управления, Педали управления, Ограждения опасных зон.

Исполнительными органами гидравлических пресс-ножниц являются двухходовые цилиндры. Шток цилиндра секции пробивки отверстий (пресса) закрепленного неподвижно на станине пресс-ножниц является рабочим органом, на торце штока через пуансонодержатель закреплен пуансон, являющийся рабочим инструментом. Цилиндр секции резки проката (ножниц), закрепленный шарнирно со станиной пресс-ножниц и ползуном, приводит в движение ползун (рабочий орган), на котором закреплен режущий инструмент. Управление цилиндрами производится при помощи гидроагрегата, расположенного в нижней части станины.

На гидравлических пресс-ножницах НГУ в секциях резки сортового проката и пробивки отверстий установлены механизмы конечных выключателей. Они служат для управления ходом ползуна в секции резки сортового проката, с возможностью изменения его остановки в верхней и нижней точках и регулировки хода штока цилиндра в секции пробивки отверстий, с возможностью изменения его остановки в верхней и нижней точках.

Органы управления работой гидравлических пресс-ножниц (пульт на эл.шкафе): Выключатель вводной (внутри шкафа), Кнопка пуск насоса, Кнопка «ОБЩИЙ СТОП», Сигнальная лампа подачи напряжения, Переключатель режимов работы пресса, Включатель освещения, Ножная педаль управления. Так же, на панели ограждения высечной секции расположены переключатель режимов работы пресс-ножниц и кнопка "Общий стоп".

В базовом комплекте поставки предусмотрены две педали включения для удобства оператора.

Комплектация

1.Пресс-ножницы в сборе, пульт управления на станине, педаль управления - 2 шт.
2.Инструмент для резки сортового и профильного проката (уголок, круг)

3.Инструмент для резки полосы
4.Инструмент для пробивки отверстий круглой формы
5.Инструмент для вырубки пазов прямоугольной и треугольной формы



Дополнительное оборудование

1.Инструмент для резки швеллера и двутавра
2.Инструмент для пробивки отверстий овальной формы
3.Инструмент для пробивки отверстий прямоугольной формы

4.Инструмент для пробивки отверстий треугольной формы
5.Инструмент для пробивки отверстий по форме заказчика
6.Упоры для отрезки заготовок по заданным параметрам

Фото Видео

Посмотрите

Наше оборудование в действии


Сравнительные характеристики

Модели Номинальное усилие (кН) Обрабатываемый прокат Уголок, резка под углом Пробиваемое отверстие (мм) Пробивание пазов прямоугол. формы (мм) Наибольший номер профиля Частота ходов ползуна, мин-1 Мощность (кВт) Масса, кг Габариты, мм
s/h ∟90° ∠45° s s L h
НГУ 23 900 20х330 50 45 140х140х12 63х63х6 50 12 100 57 12     20 5.5 2400 1860х800х1920

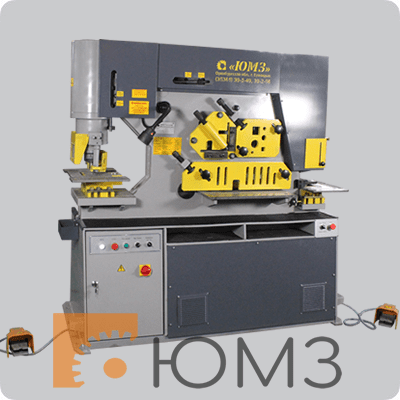

НГУ-22 600 16х250 45 40 125х125х12 50х50х5 50 9 100 57 12     20 5.5 1580 1650х800х1800
