ЛПСГ-380

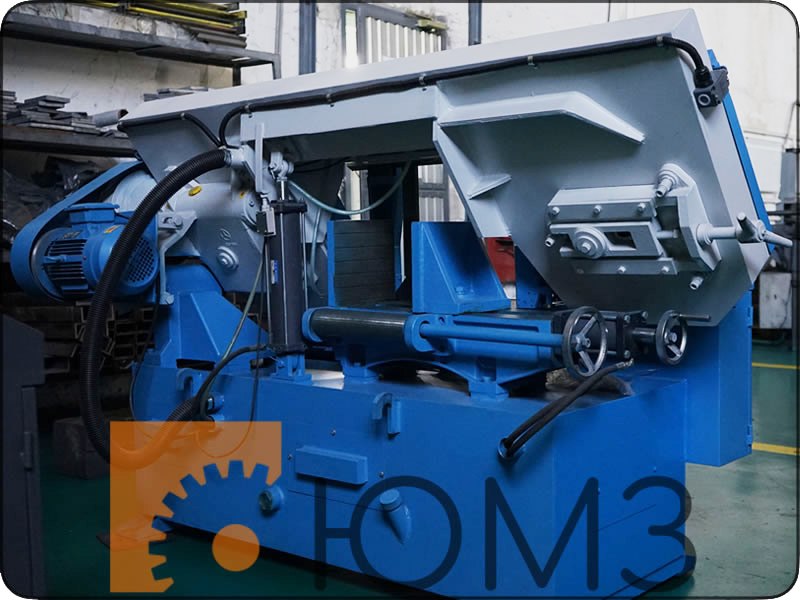

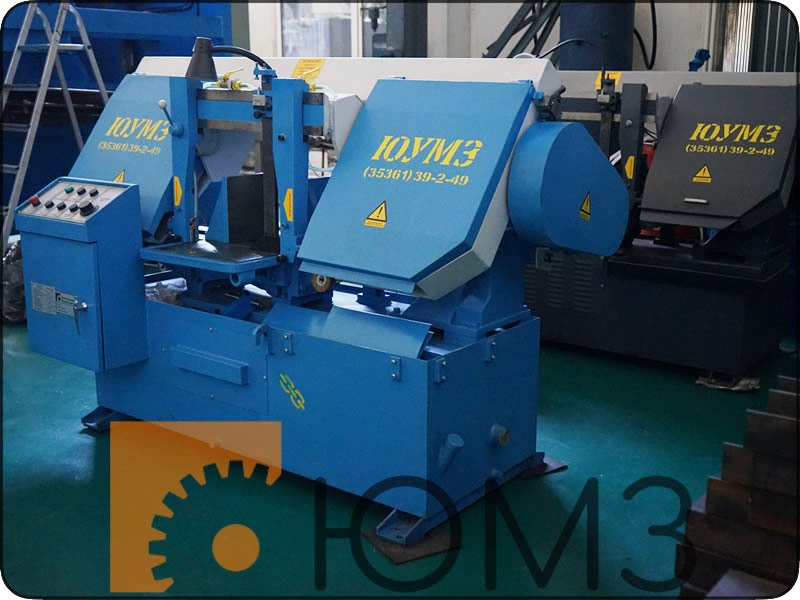

ЛПСГ-380 — ленточнопильный станок полуавтоматического типа, предназначенный для распила стали и сплавов разных марок. Он рассчитан на работу с заготовками с сечением различной конфигурации — трубой, профилем, уголком, квадратом и т. д. При наличии в комплектации опции вертикального прижима агрегат способен одновременно пилить сразу несколько заготовок.
Консольная конструкция станка обеспечивает высокую точность пиления и жёсткость конструкции. Его срок службы при условии регулярного обслуживания и эксплуатации в одну смену при пятидневной рабочей неделе составляет около 10 лет (или 20 800 часов).

Особенности ЛПСГ-380

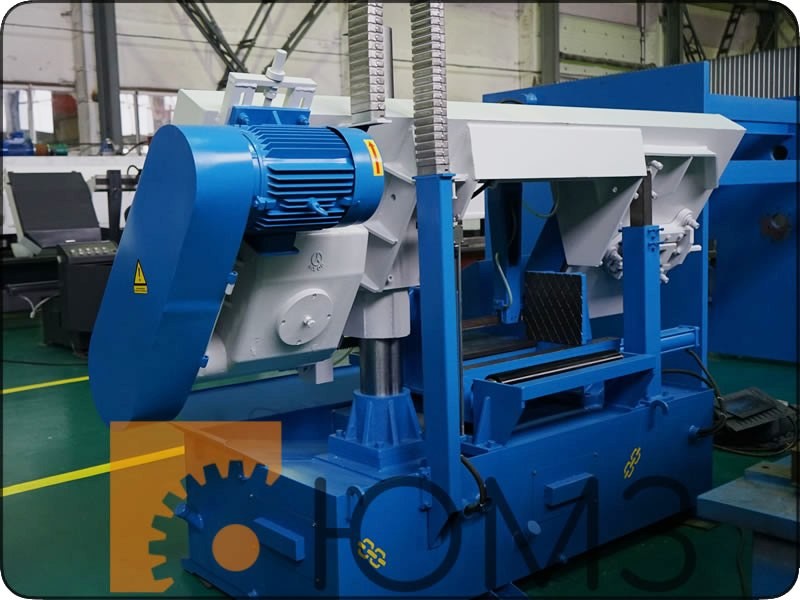

Полуавтоматический ЛПСГ-380 оснащён мощным электродвигателем и переменным ременным приводом, которые в комплексе обеспечивают хорошую скорость реза — от 20 до 80 м/мин. Сварная станина агрегата выполнена из конструкционной стали. На ней посредством шарнирного соединения установлена пильная рама и подающий ролик с высокой точностью позиционирования, позволяющие получать качественный прямой рез. Пильная рама приводится в действие гидроцилиндром.
За фиксацию заготовки отвечают гидравлические двойные тиски с подвижной и неподвижной щёчками, выполненные из чугуна. Натяжение металлического полотна осуществляется вручную с помощью штурвала. Для исключения изгиба материала во время работы его заключают в направляющие (подшипники и твердосплавные пластины).
Габариты станка ЛПСГ-380 (Ш*Д*В) — 1050*2200*2050 мм. Размер полотна пилы (L*W*T) — 4115*34*1,3 мм. Вес агрегата — 860 кг.
В станке предусмотрен светильник на кронштейне для освещения рабочей зоны, а также система смазки и охлаждения заготовки.

Использование ЛПСГ-380

Эксплуатация станка допускается только при условии его установки на ровное, прочное основание с сохранением вокруг агрегата свободного пространства. После монтажа обязательна выверка по плоскости стола винтами на лапах станины с допустимым отклонением от горизонтального положения не более 0,1 мм на 1 м длины. Установленное оборудование фиксируют к основанию фундаментными болтами.

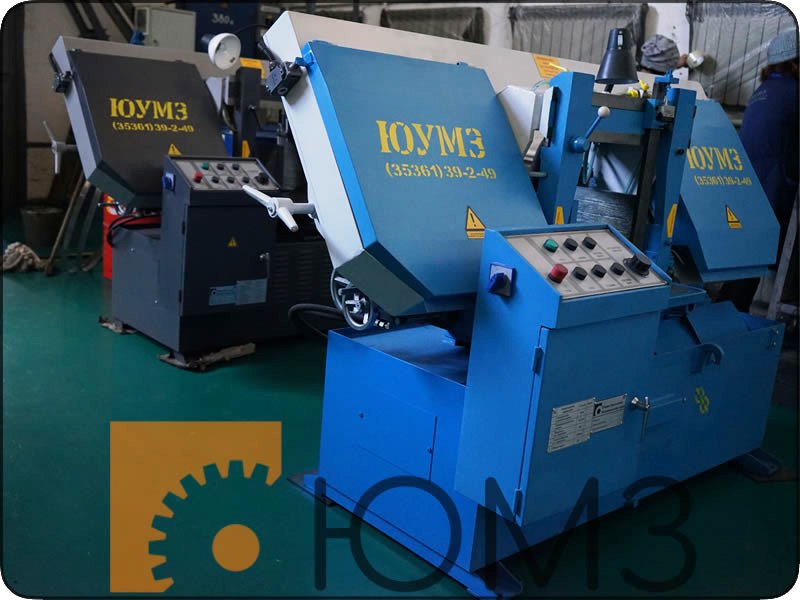

Управление станком осуществляется с пульта, встроенного в корпус. Центральная панель удобно расположена на уровне пояса оператора. Она даёт возможность управлять практически всеми функциями агрегата:

• запуском гидравлики;
• изменением положения пильной рамы с верхнего на нижний и наоборот;
• зажимом и разжимом тисков;
• регулировкой усилия резания и подачи пильной рамы на заготовку.

На панели управления также предусмотрена кнопка «Стоп» для аварийной остановки, после нажатия которой электродвигатели станка мгновенно отключаются.

На заметку!

• Электродвигатель не запустится при открытых защитных кожухах пильной рамы, а также при тисках в разомкнутом положении.
• При резке небольших заготовок сжатие и разжим тисков производится за счёт гидроцилиндра. Но при работе с большими величинами щёчки тисков перемещаются вручную с помощью штурвала, а поджим и разжим обеспечивает гидроцилиндр.
• Новое полотно всегда обкатывают на малой скорости.
• Регулировка скорости осуществляется путём перестановки клиновых ремней в многоручьевых шкивах привода редуктора.
