Подробное описание

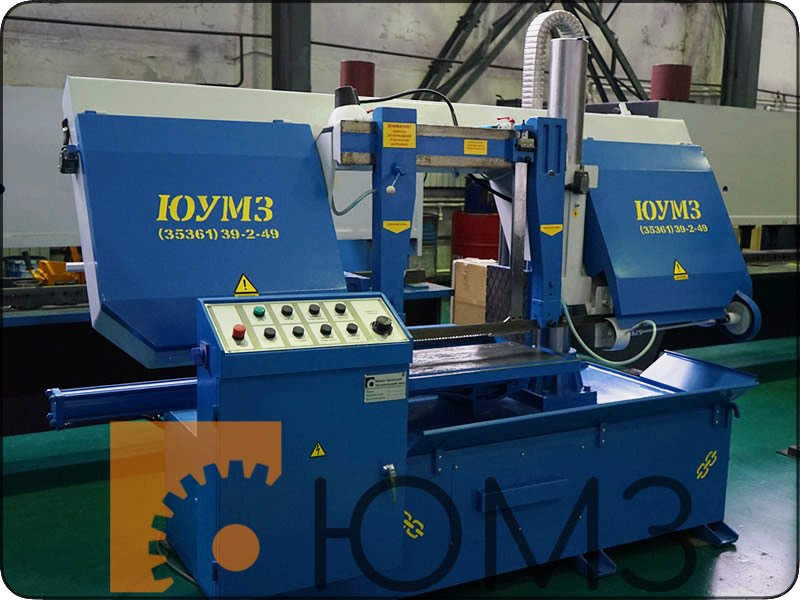

Полуавтоматический ленточнопильный станок ЛПСГ-520

Описание

ЛПСГ-520 — ленточнопильный станок полуавтоматического типа, предназначенный для распила стали и сплавов разных марок. Он рассчитан на работу с заготовками с сечением различной конфигурации — трубой, профилем, уголком, квадратом и т. д. При наличии в комплектации опции вертикального прижима агрегат способен одновременно пилить сразу несколько заготовок.

Двухколонная конструкция станка обеспечивает высокую точность пиления и жёсткость конструкции. Его срок службы при условии регулярного обслуживания и эксплуатации в одну смену при пятидневной рабочей неделе составляет около 10 лет (или 20 800 часов).

Особенности ЛПСГ-520

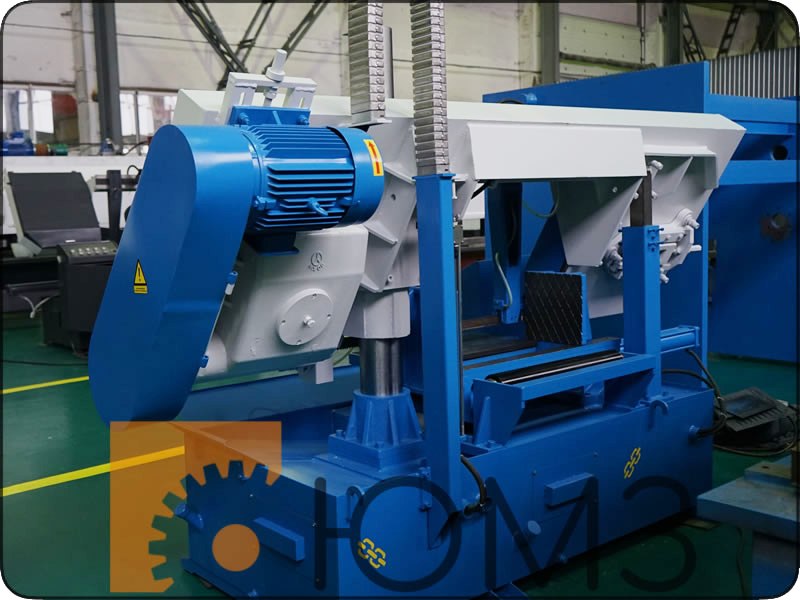

Полуавтоматический ЛПСГ-520 оснащён мощным электродвигателем и переменным ременным приводом, которые в комплексе обеспечивают хорошую скорость реза — от 20 до 80 м/мин. Сварная станина агрегата выполнена из конструкционной стали. На ней вертикально установлены две направляющие колонны (основная и вспомогательная), по которым перемещается пильная рама. Также на станине размещён подающий ролик для заготовки и тиски. Пильная рама приводится в действие гидроцилиндром.

За фиксацию заготовки отвечают гидравлические двойные тиски с подвижной и неподвижной щёчками, выполненные из чугуна. Натяжение металлического полотна осуществляется вручную с помощью рожкового или накидного ключа х24. Для исключения изгиба материала во время работы его заключают в направляющие (подшипники и твердосплавные пластины).

Габариты станка ЛПСГ-520 (Ш*Д*В) — 1350*2800*2050 мм. Размер полотна пилы (L*W*T) — 5660*41*1,3 мм. Вес агрегата — 1750 кг.

В станке предусмотрен светильник на кронштейне для освещения рабочей зоны, а также система смазки и охлаждения заготовки.

Использование ЛПСГ-520

Эксплуатация станка допускается только при условии его установки на ровное, прочное основание с сохранением вокруг агрегата свободного пространства. После монтажа обязательна выверка по плоскости стола винтами на лапах станины с допустимым отклонением от горизонтального положения не более 0,1 мм на 1 м длины. Установленное оборудование фиксируют к основанию фундаментными болтами.

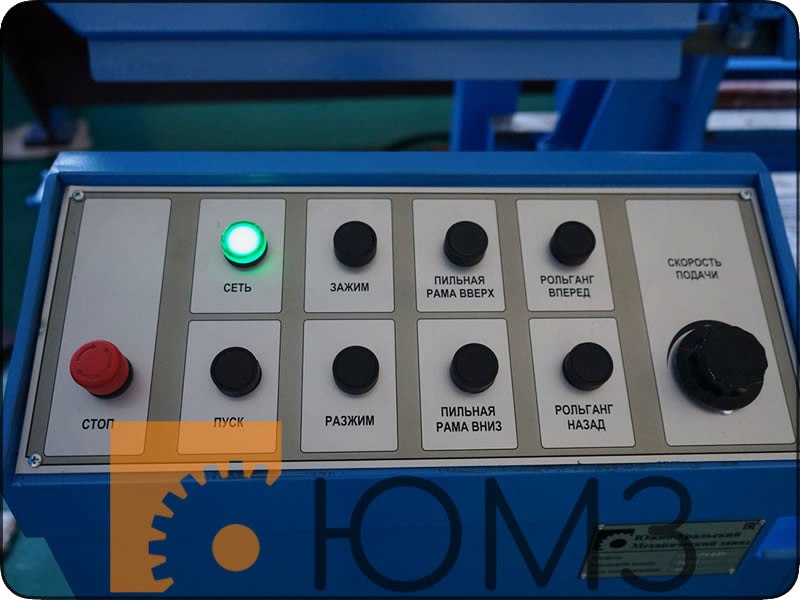

Управление станком осуществляется с пульта, встроенного в корпус. Центральная панель удобно расположена на уровне пояса оператора. Она даёт возможность управлять практически всеми функциями агрегата:

  • запуском гидравлики;
  • изменением положения пильной рамы с верхнего на нижний и наоборот;
  • зажимом и разжимом тисков;
  • регулировкой усилия резания и подачи пильной рамы на заготовку.

На пульте также есть кнопки для привода подающего рольганга — это дополнительное оборудование, которое не входит в перечень узлов станка.

Кроме того, на панели управления предусмотрена кнопка «Стоп» для аварийной остановки, после нажатия которой электродвигатели станка мгновенно отключаются.

На заметку!

  • Электродвигатель не запустится при открытых защитных кожухах пильной рамы, а также при тисках в разомкнутом положении.
  • Новое полотно всегда обкатывают на малой скорости.
  • Регулировка скорости осуществляется путём перестановки клиновых ремней в многоручьевых шкивах привода редуктора.

Комплектация



Дополнительное оборудование


Сравнительные характеристики

Модель Охлаждение, объем Тиски Габариты станка, Ш*Д*В Максимальная вместимость Полотно пилы Масса станка, кг
Угол Круг Квадрат Прямоугольник Скорость Размер(L*W*T) Натяжение Натяжение Очистка полотна
ЛПСГ-380 46л Двойные гидравлические тиски 1050*2200*2050 90° Ø380мм 300х300мм 300х400мм 20-80 м/мин 4115*34*1,3мм Ручное Твердосплавные (сменные) Металлическая щетка 860
ЛПСГ-520 76л Двойные гидравлические тиски 1350*2800*2050 90° Ø510мм 510х510мм 510х600мм 20-80 м/мин 5660*41*1,3мм Ручное Твердосплавные(сменные) Металлическая щетка с приводом от главного электродвигателя 1750
