Вальцы ИБ2216В
Описание
Данная листогибочная машина ИБ2216В (лист 4х2000 мм) используется для гибки заготовок, имеющих цилиндрическую форму и выполненных из листового материала, предел текучести которого составляет в холодном состоянии Qт = 250 МПа (25 кгс/мм кв.).
На вальцах ИБ2216В можно также изготавливать конические обечайки при оснащении дополнительным оборудованием. Процесс обработки представляет собой гибку-прокатку листовой заготовки через валки агрегата. Готовые изделия могут иметь как замкнутый контур, так и открытый.
Основная работа проделывается тремя валками, из которых боковые вращаются в прямом и обратном направлении и перемещаются вверх-вниз, а верхний вращается в прямом и обратном направлениях. Увеличить технологические возможности машины возможно путем доукомплектования ее инструментом, позволяющим производить гибку полос, уголков, квадратов, труб и швеллеров. Легкость в обслуживании достигается за счет установки средств автоматизации, например, переднего и приемного столов, механизмов поддержки обечаек и съема готовых изделий.
Комплектация
1.Машина в сборе
2.Эл.шкаф управления
3.Пульт управления
4.ЗИП
5.Руководство по эксплуатации, паспорт
Дополнительное оборудование
1.Инструмент для гибки сортового проката (круг, швеллер, полоса, уголок и т.д.)
2.Приспособление для гибки конусных обечаек
3.Приемный стол
4.Подающий стол
5.Механизм съема изделия
6.Механизм поддержки обечайки

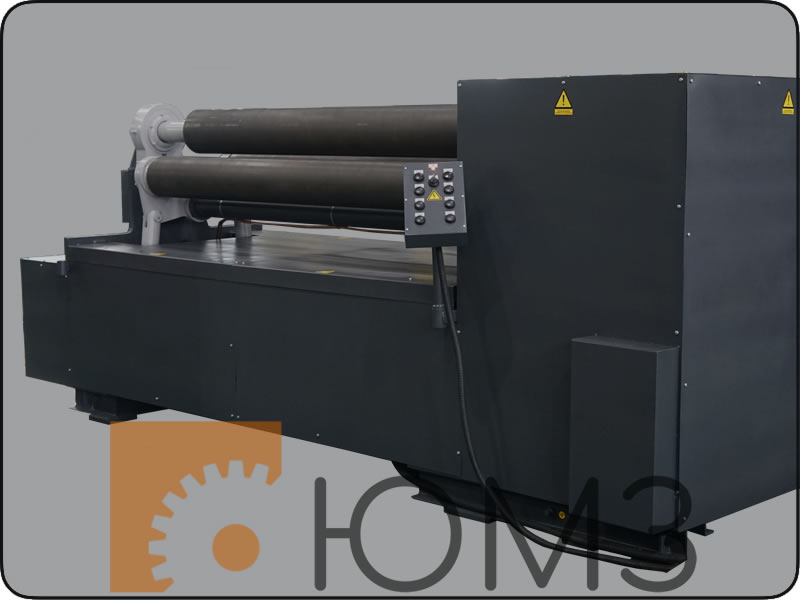

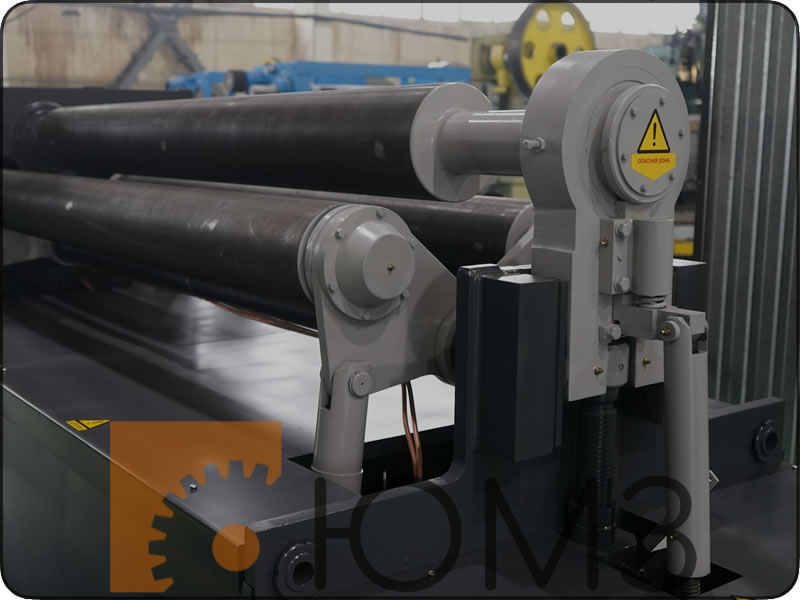

Фото Видео
Сравнительные характеристики
| Модели | Ширина листа (мм) | Толщина листа (мм) | Радиус гибки листа (мм) | Диаметр верхнего валка (мм) | Скорость гибки нерегулируемая (м/мин) | Масса, кг | Габариты, мм | |
|---|---|---|---|---|---|---|---|---|
| при гибке | при подгибе | |||||||
| ИБ2216B | 2000 | 4 | 2.5 | 125 | 180 | 8.6 | 2550 | 3600х1040х1450 |
| ИБ2220В | 2000 | 10 | 8 | 180 | 215 | 7.46 | 4800 | 3940х1350х1510 |
| ИБ2222В | 2000 | 16 | 12 | 240 | 270 | 7.5 | 7200 | 4040х1590х2095 |
