НГ6Г
Описание

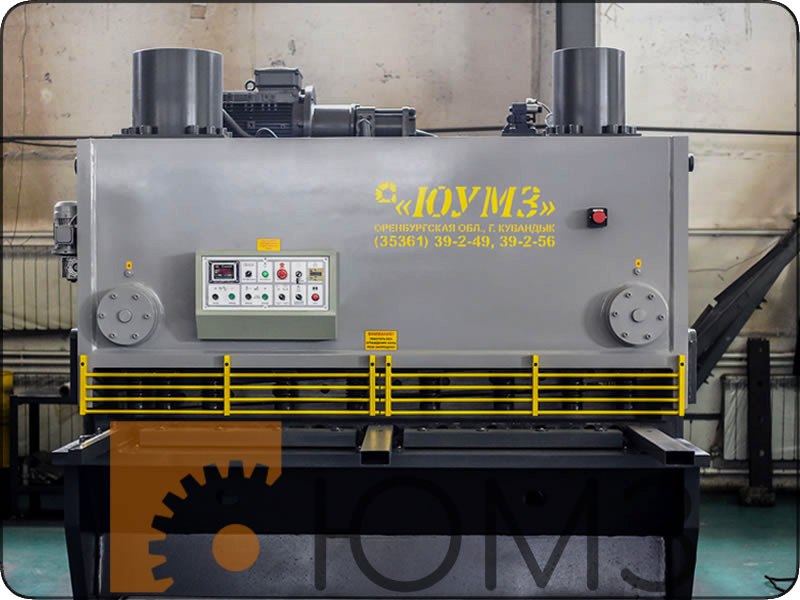

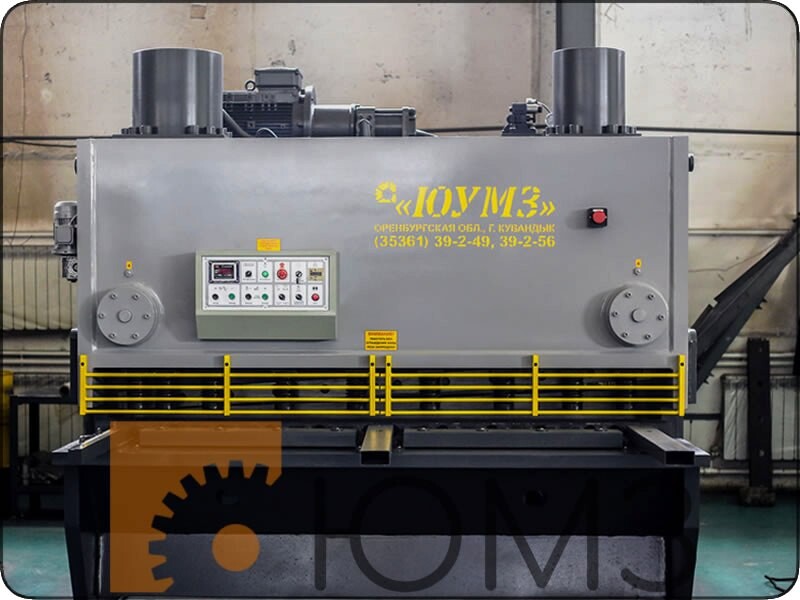

Гидравлическая гильотина НГ6Г предназначена для прямой продольной и поперечной резки листового материала.
ДАННАЯ МОДЕЛЬ МОЖЕТ ОСНАЩАТЬСЯ СИСТЕМОЙ ЧПУ!
Резка металла производится за один ход ножа по разметке или упору. Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе, при температуре окружающей среды от -25 С до +40 С. Удобство в работе, пониженная шумность, высокое качество реза и надежность гидравлических гильотинных ножниц, а также различные варианты комплектации позволяют эксплуатировать данное оборудование в производствах с высокими требованиями к качеству оборудования. Управление настройкой работы ножниц осуществляется с пульта, рабочий ход - с педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах. На заказ могут устанавливаться комплектующие импортного производства (OMRON, SIEMENS, BOSСH и т.д.).
Изменение зазора между ножами, происходит за счет изменения угла поперечного наклона ножевой балки с помощью задних, верхних подшипников, установленных на эксцентриковых валах, соединенных штангой. При вращении валов происходит увеличение или уменьшение угла наклона. Механизм регулировки зазора состоит из двухступенчатого мотор-редуктора и управляется кнопочно, с пульта управления.

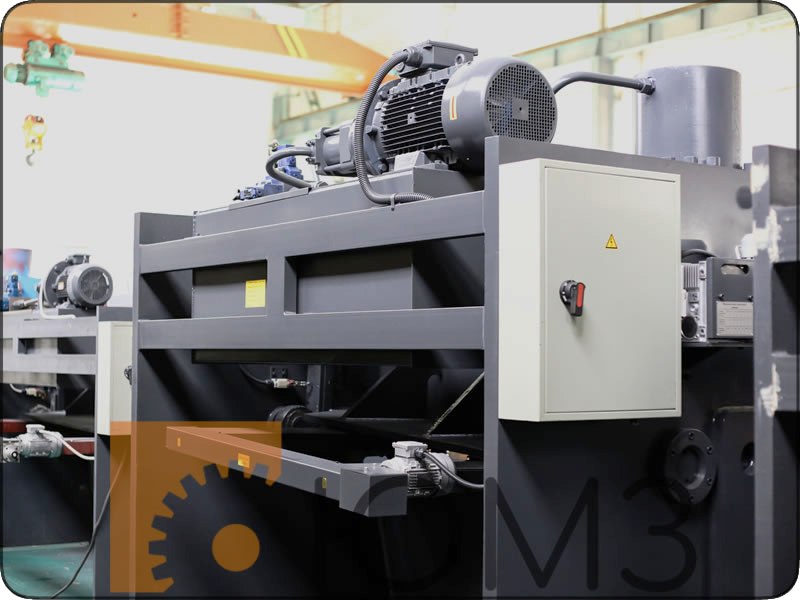

Гидравлическая система гильотины НГ6Г проста, не требует высокой квалификации от обслуживающего персонала. Гидравлическая схема ножниц универсальна. В зависимости от модели гидравлических ножниц на гидроагрегате могут устанавливаться лишь разной мощности электродвигатели и разной производительности масляные насосы.
ДАННАЯ ПРОДУКЦИЯ НЕ ИМЕЕТ АНАЛОГОВ РОССИЙСКОГО ПРОИЗВОДСТВА!
Патенты принадлежат ООО "ЮУМЗ"!
Описание систем ЧПУ, устанавливаемых на гильотинные гидравлические ножницы
Комплектация
1.Пульт на станине, ножная педаль;
2.Рабочий стол, оснащенный встроенными шариковыми опорами для более легкого передвижения металла;
3.Фронтальные удлинители рабочего стола с боковой линейкой 1000 мм;
4. Передний боковой упор, при необходимости легко убирается;
5.Стандартный задний моторизированный упор - управление на пульте, информация о положении также выводится на пульт;

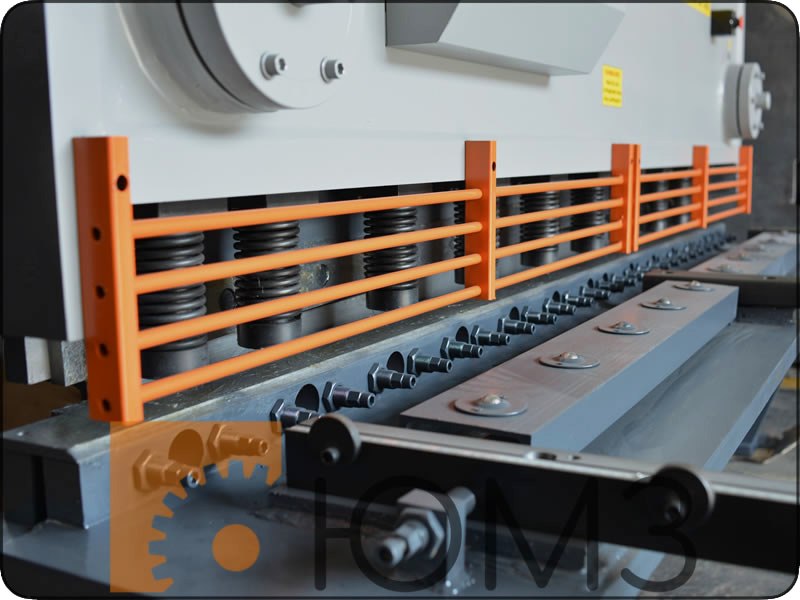

6.Решетчатое ограждение зоны реза металла;
7. Электронный счетчик ходов, показания на экране пульта управления;
8. Кнопочное управление продольным наклоном ножей для более удобного реза металла разной толщины находится на пульте;
9. Ручная регулировка зазоров между ножами штурвалом с выводом информации на боковую шкалу.
Дополнительное оборудование
1.Установка числового программного управления - ЧПУ
2.Установка системы подогрева рабочей жидкости для возможности реза металла при отрицательных температурах окружающего воздуха;
3.Моторизированный задний упор с увеличенным ходом - управление на пульте, информация о положении так же выводится на пульт;
4.Моторизированный задний упор с возможностью подъема над листом при резе длинных заготовок- управление на пульте, информация о положении так же выводится на пульт;
5.В зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката (круг, уголок, швеллер и т.д.);
6.Два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза (приводной и не приводной);
7.Два типа откатных тележек для облегчения вывоза отрезанных заготовок из зоны ножниц (приводная и не приводная);
8.Пневматическая поддержка тонкого листа.
Фото Видео
Сравнительные характеристики
| Модели | Толщина листа при σвр ≤ 50 кгс/мм | Угол наклона подвижного ножа |
Производительность насоса, л/мин |
Эл. двигатель главного привода | Количество резов в минуту | Масса, кг | Управление рабочим ходом | Габариты, мм | ||
|---|---|---|---|---|---|---|---|---|---|---|
| min | max | кВт | об/мин | |||||||
| НГ25Г |
2 |
25 | 0.5°-2°45’ | 63 | 30 |
1500 |
6-8 | 13300 | ножная педаль | 2700х2050х2600 |
| НГ13Г |
0.7 |
13 | 0.3°-2°45’ | 63 | 15 |
1000 |
8-12 | 6800 | ножная педаль | 2700х1900х2300 |
| НГ6Г | 0.5 | 6.3 | 0.3°-2°45’ | 25 | 7.5 |
1500 |
12-14 | 4000 | ножная педаль | 2700х1750х2150 |
| НГ16Г | 1 | 16 | 0.3°-2°45’ | 63 | 18.5 |
1000 |
8-12 | 7700 | ножная педаль | 2700х1900х2450 |
| НГ20Г |
1.5 |
20 | 0.3°-2°45’ | 63 | 30 |
1500 |
8-10 | 11500 | ножная педаль | 2700х2050х2510 |
