НГ12Г.02

Описание

Гильотина НГ12Г.02 предназначена для резки листового метала толщиной до 12 мм, шириной до 3150 мм.

ДАННАЯ МОДЕЛЬ МОЖЕТ ОСНАЩАТЬСЯ СИСТЕМОЙ ЧПУ!

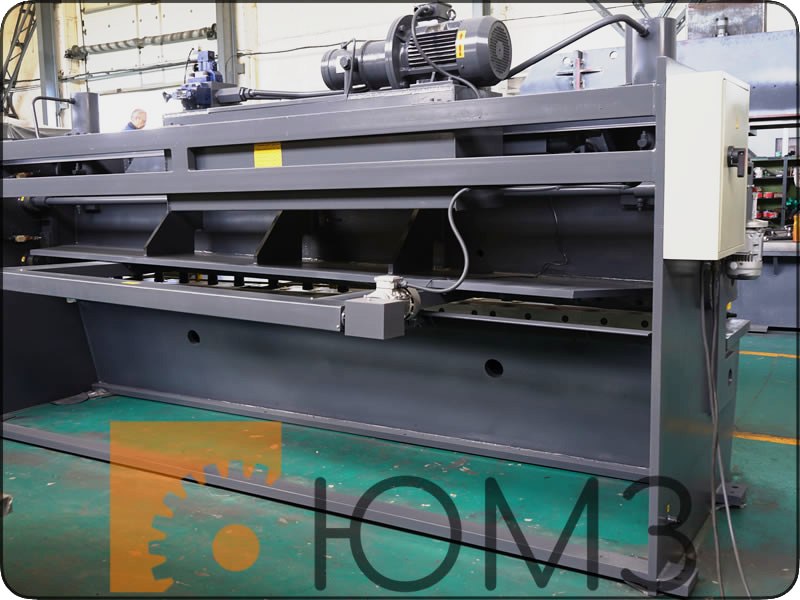

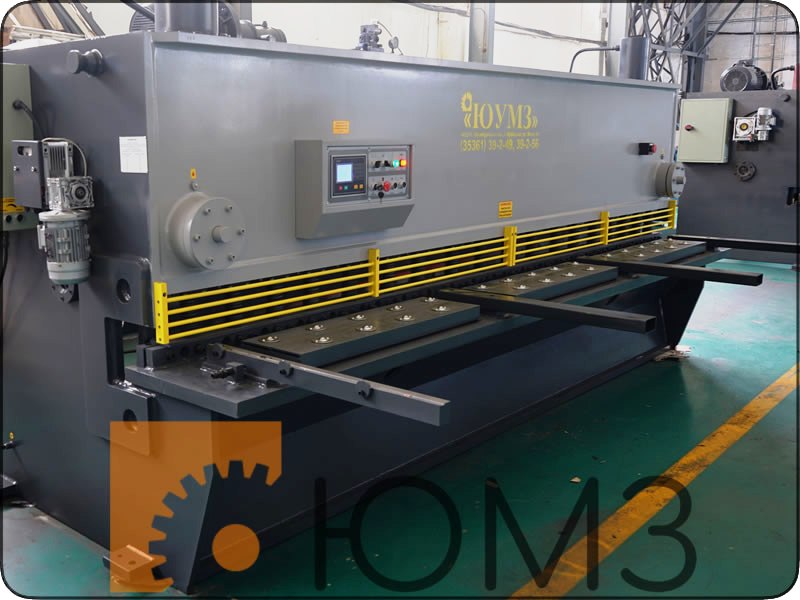

Гидравлическая гильотина с шириной листа 3150 мм, модели НГ12Г.02, производства ООО «ЮУМЗ» (патент № 138365), предназначена для прямой продольной и поперечной резки листового материала. Резка металла производится за один ход ножа по разметке или упору. Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе, при температуре окружающей среды от -25 С до +40 С.

Удобство в работе, пониженная шумность, высокое качество реза и надежность гидравлических гильотинных ножниц, а также различные варианты комплектации, позволяют эксплуатировать данное оборудование в производствах с высокими требованиями к качеству оборудования. Управление настройкой работы ножниц осуществляется с пульта, рабочий ход с педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах. На заказ могут устанавливаться комплектующие импортного производства (OMRON, SIEMENS, BOSСH и т.д.)

ДАННАЯ ПРОДУКЦИЯ НЕ ИМЕЕТ АНАЛОГОВ РОССИЙСКОГО ПРОИЗВОДСТВА!
Патенты принадлежат ООО "ЮУМЗ"!

Описание систем ЧПУ, устанавливаемых на гильотинные гидравлические ножницы

Комплектация

Пульт управления с УЦИ (контроллер) на станине;
2.Ножная педаль с функцией управления длиной реза;
3.Рабочий стол, оснащенный встроенными шариковыми опорами для более легкого передвижения металла в зону реза;
4.Освещение рабочей зоны с лазерным указателем линии реза - для более точного реза металла без использования заднего упора;
5.Фронтальные удлинители рабочего стола с боковой линейкой 1000 мм;
6.Передний боковой упор, при необходимости легко убирается;
7.Стандартный задний моторизированный упор - управление кнопочное, с пульта, информация о положении выводится на дисплей УЦИ;
8.Решетчатое ограждение зоны реза металла - для безопасности оператора;

9.Электронный счетчик ходов, показания на дисплее УЦИ пульта управления;
10.Гидроприжимы с полиуретановыми вставками - не повреждают металл;
11.Регулируемый угол продольного наклона ножевой балки для устранения эффекта скручивания отрезаемой заготовки - управление кнопочное, на пульте;

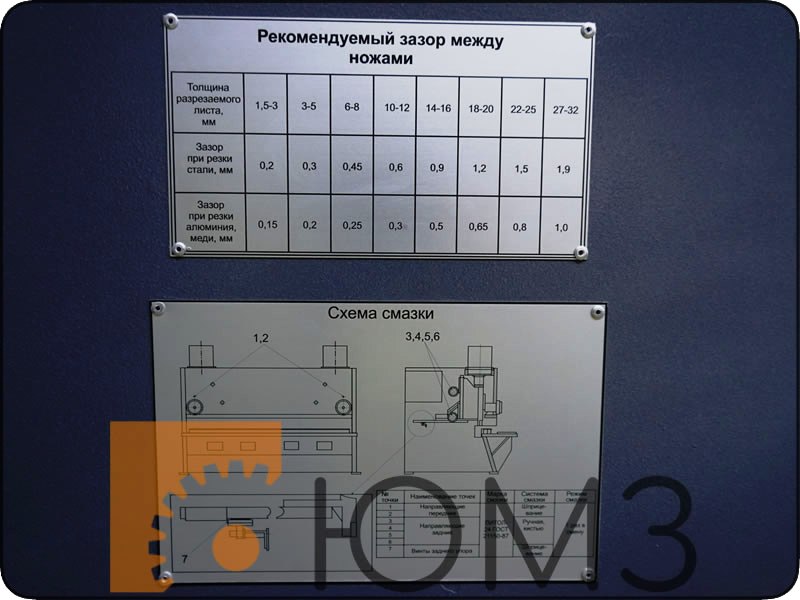

12.Регулируемый зазор между ножами для более качественного реза металла различной толщины - управление кнопочное, с отдельного пульта с выводом информации на специальную шкалу. Таблица с рекомендуемыми зазорами для различных типов металла находится рядом со шкалой, на станине ножниц.



Дополнительное оборудование

1.Установка числового программного управления - ЧПУ. Основное назначение систем ЧПУ - это автоматизация процесса резания. Система ЧПУ автоматически выставляет необходимые значения зазора между ножами, угла продольного наклона ножевой балки, выдвигает на необходимое расстояние задний упор, отслеживает длину реза заготовки - это делается на основании данных, введенных оператором. Введенные программы работы можно сохранять во внутренней или внешней памяти;
2.Установка системы подогрева рабочей жидкости для возможности реза металла при отрицательных температурах окружающего воздуха;
3.Моторизированный задний упор с увеличенным ходом - управление кнопочное, с пульта, информация о положении выводится на дисплей УЦИ;
4.Моторизированный задний упор с возможностью подъема над листом при резе длинных заготовок- управление кнопочное, с пульта, информация о положении выводится на дисплей УЦИ;

5.В зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката (круг, уголок, швеллер и т.д.);
6.Два типа рольгангов для облегчения передвижения разрезаемого металла в зону реза (приводной и не приводной);
7.Два типа откатных тележек для облегчения вывоза отрезанных заготовок из зоны ножниц (приводная и не приводная);
8.Оптическая защита рабочей зоны и зоны заднего упора с электроблокировками;
9.Пневматическая поддержка тонкого листа;
10.Изготовление станины ножниц под существующий фундамент (при обновлении станочного парка) - отпадает необходимость работ по устройству нового фундамента - прямая экономия средств.

Фото Видео

Посмотрите

Наше оборудование в действии


Сравнительные характеристики

Модели Толщина листа при σвр ≤ 50 кгс/мм Угол наклона подвижного ножа Производительность насоса,
л/мин
Эл. двигатель главного привода Количество резов в минуту Масса, кг Управление рабочим ходом Габариты, мм
min max кВт об/мин
НГ32Г.02 2 32 0.5°-4°45’ 100 37 1500 4-6 22300 ножная педаль 3900х2400х2800
НГ6Г.02 0.5 6.3 0.3°-2°45’ 25 7.5 1500 12-14 5400 ножная педаль 3750х1750х2150
НГ12Г.02 0.7 12 0.3°-2°45’ 63 15 1000 8-12 9050 ножная педаль 3850х1800х2400
НГ16Г.02 1 16 0.3°-2°45’ 63 18.5 1000 8-12 10850 ножная педаль 3850х1970х2450
НГ20Г.02 1.5 20 0.3°-2°45’ 63 30 1500 8-10 13200 ножная педаль 3850х2000х2600
НГ25Г.02 2
25 0.5°-2°45’ 63 30 1500 6-8 14000 ножная педаль 3900х2100х2680
