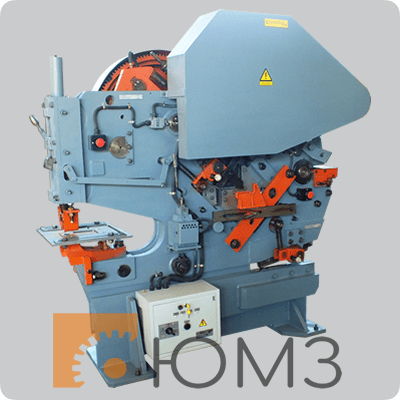

Комбинированные пресс ножницы

Для резки листового, сортового и фасонного проката, а также производства зарубок применяют комбинированные ножницы. Комбинированные ножницы называют пресс-ножницами, если они имеют дыропробивной пресс. Пресс ножницы комбинированные состоят из трех основных механизмов: - для резки листа, - для резки сортового металла, - пресса для пробивки отверстий. Все эти механизмы смонтированы на одной станине и имеют общий привод. В данном разделе представлены электромеханические или кривошипные пресс-ножницы. Привод пресс-ножниц осуществляется от электродвигателя через клиноременную передачу, маховик и одноступенчатую зубчатую передачу к эксцентриковому валу. Движение на ползун сортовой секции передается через шатун, на ползун пресса для пробивки отверстий - через балансир и западающий камень. Исполнительные механизмы включаются и выключаются через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны - с электромагнитами.
