Листогибочная машина ИВ2144
X






Подробное описание Листогибочная машина ИВ2144

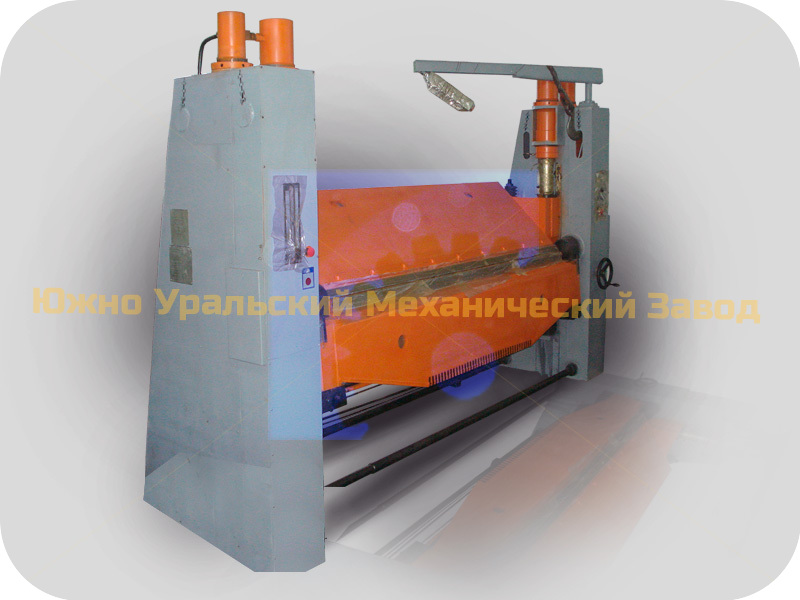

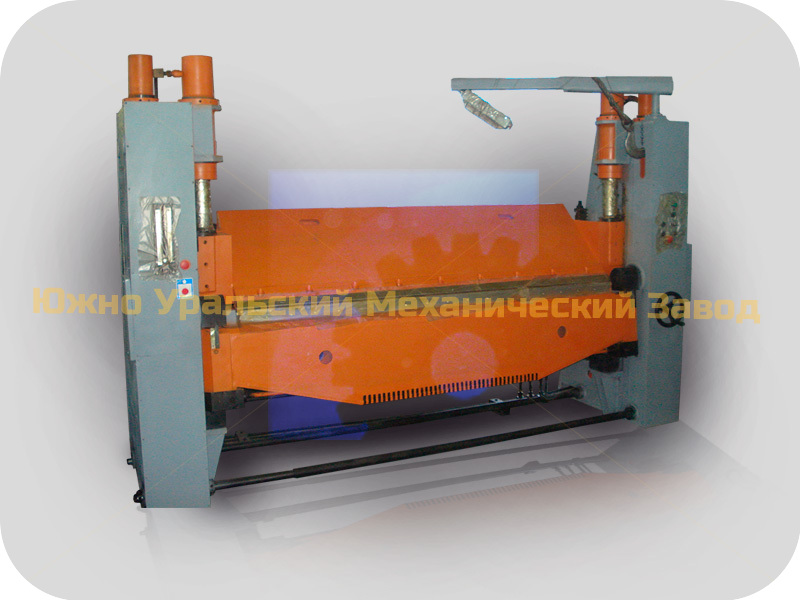

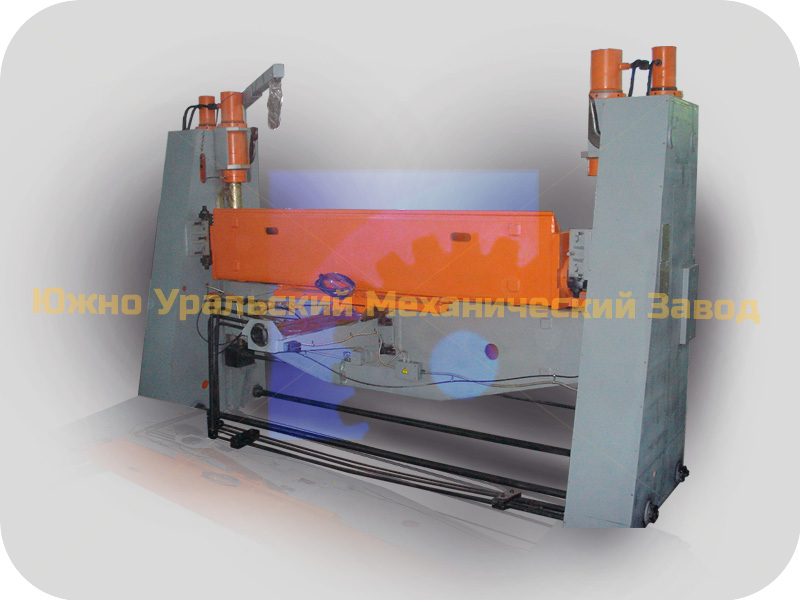

Листогибочная машина ИВ2144

Описание

Машина ИВ2144 предназначена для гибки листового металлопроката с размерами 4,5 на 2500 мм

Станина ИВ2144 сборная, состоит из 2-х стоек 1 и стола 2, стянутых между собой 2-мя нижними стяжками 3 и верхней стяжкой 4.
Стойки и стол сварной конструкции.
Стол имеет с 2-х сторон прямоугольные выступы для направления в стойках при регулировке.
На стойках снизу закреплены кронштейны 5 для монтажа корпусов механизма регулировки стола.
К верхней части стоек крепятся кронштейны 8, в которых монтируются цилиндры прижима.
Ниже кронштейна 6 к стойке крепятся направляющие прижимной балки и стола 7 и клинья 8 для регулировки зазора в направляющих.
Внутри каждой из стоек размещаются цилиндры гибочной балки и реечный механизм привода гибочной балки ИВ2144.
В расточках стоек размещаются опоры 9 валов поворота гибочной балки.

При регулировке стола ИВ2144 необходимо стяжку 4, проходящую через стол опустить для образования зазора между столом и направляющими стоек. Для этого следует ослабить гайки 10 на левом торце стяжки.
После регулировки гайки необходимо снова затянуть.
Для возможности такой регулировки необходимо установку цилиндров прижима, механизма регулировки стола и закрепление нижних стяжек 3 производить при затянутой верхней стяжке 4.

Перед пуском машины ИВ2144 в работу необходимо:
- Осмотреть состояние всех узлов машины и убедиться в исправности и работоспособности;
- Убедиться в отсутствии на подвижных частях или в близи них посторонних предметов;
- Проверить работу контрольной и сигнальной аппаратуры;
- Убедиться в наличии и исправности блокировок;
- Проверить давление в гидросистеме;
- Перед пуском в работу корпус машины, электрошкаф и гидроагрегат заземлить.

Комплектация

1.Гибочная машина в сборе;
2.Универсальный гибочный инструмент;
3.Гидростанция;
4.Пульт управления;

5.Эл.шкаф управления;
6.ЗИП;
7.Руководство по эксплуатации;
8.Паспорт



Дополнительное оборудование

1.Специализированный гибочный инструмент
